薄膜瑕疵在线检测

返回列表 来源: 发布日期: 2018.09.04

客户需求/ REQUIREMENTS



                                                                        被测产品-护卡膜


                    检测要求: 检测上图中的薄膜漏涂、黑点、褶皱、蚊虫、晶点等瑕疵为表面的 主要缺陷并标记。系统自动计算瑕疵分布位置,控制对应贴标机工作。 2. 产线速度:40-100m/min。, 3.检测精度:0.3mm*0.3mm (Min) 4、2相机100%检出 5.检测幅宽:0-1375mm;辊子宽度:1550mm。 6.自动换卷 功能:工人按下“换卷”按钮,薄膜运行45m(可调)后,5m(可调)不检测。




左右拖动表格显示其他内容

系统原理/ PRINCIPLE

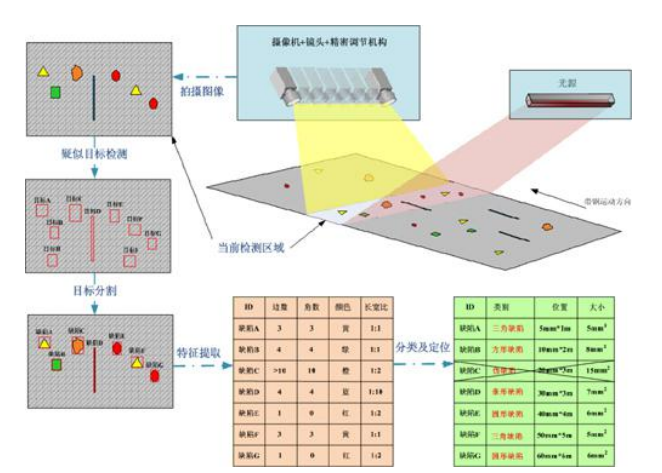

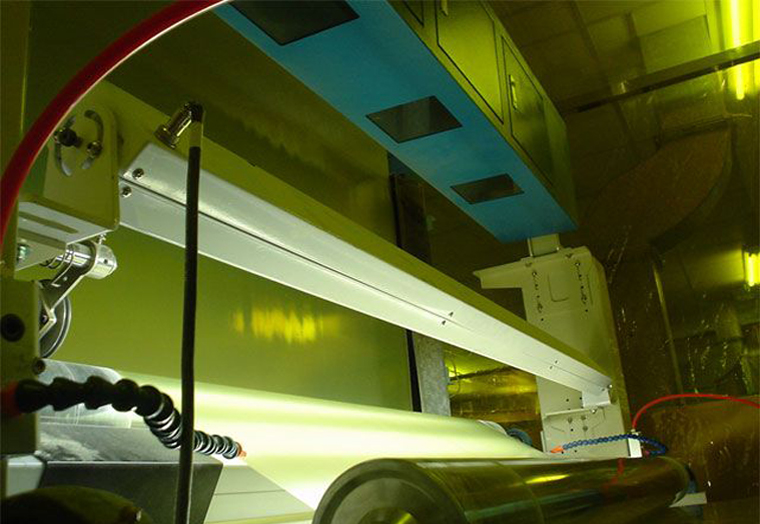

                     将工业线阵CCD 相机架设在生产线上方,同时采用高亮的LED线性聚光冷光源进行背打光,通过线阵CCD相机和高速图像处理系统进行实时的在线扫描。当薄膜表面出现瑕疵时,强光透过薄膜,同时CCD将采集到到表面图像通过图像处理系统发现和获取表面瑕疵图像信息。系统自动记录瑕疵的图像、位置等信息,同时通过信号控制实现打标机对瑕疵的自动贴标定位。 线阵CCD摄像机通过连接在幅面驱动轴上的编码器触发获取幅面的图像信息,CCD相机的分辨率、纵向线扫频率等性能确定系统的采集精度,系统精度高,图像数据处理量大,数据经过高速处理后保留薄膜表面瑕疵的数据信息(大小、直径、横纵向位置)并控制输出,计算机系统通过数据库记录和管理缺陷具体位置、大小和图像等信息。图片2

系统软件/ SOFTWARE

  • 软件功能: 1.实时的瑕疵位置分布地图显示;

  •                   2.实时的瑕疵图像及瑕疵具体信息显示;

  •                   3.自动生成产品批次号同时可以在生产过程中手动修改产品批次号;

  •                   4.根据产品批次号建立完善的历史数据库查询;

  •                   5.历史记录自动生成对应批次号的漏涂位置分布图,方便后期归档;

  •                   6.信息报表的统计生成及打印;

  •                   7.实时的瑕疵图片截取展示;

  •                   8.长时间、大容量的历史记录存储;

  •                9.远程技术服务; 注:软件功能可根据用户要求实现完全定制!

产品展示/PICTURES

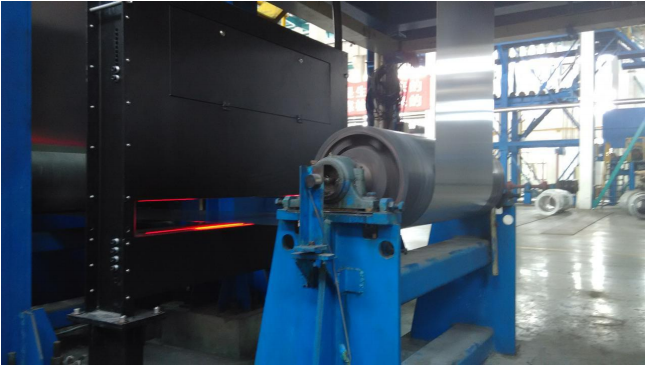

图片4 装箱数量
