垫片厚度检测分选机项目方案

返回列表 来源: 挪亚方舟资讯 发布日期: 2018.12.20

设备概述

该设备是用于下图垫片厚度的检测与分选。

1545275401(1)


设计依据
1.检测上图中垫片的厚度与分选等(依据如下图产品尺寸图的要求)
2. 检测节拍不超过3.5s/ pcs;
3.人工码料放入料仓、推料台自动上料、计数放入下料杆;
4.适用产品规格:外径φ40~φ140mm,高度40~500mm。检测不同规格产品时,需人工一次性调整或者更换相应夹具即可,夹具便于调整更换

5.检测精度:影像检测精度不低于真空灭弧室及其衍生产品形位公差外形尺寸图要求公差的1/3。机械检测同轴度其精度不低于图纸所标1/10。

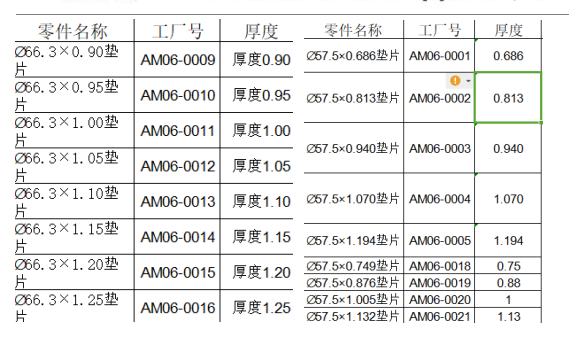

垫片检测规格



设备规格

1.设备名称:自动化检测设备(垫片厚度检测分选机项目)
2.设备外形尺寸(L×W×H) :约1000mm×680mm×2000mm (根据现场工位布置),设备重量:约300kg
3.主要配置:德国西门子PLC、Proface7寸彩色触摸屏、TOYO伺服模组、日本SMC气缸、基恩士测量传感器、施耐德低压电器、明纬电源等
4.设备采用铝型材框架结构,前后方便式开门,侧面固定侧板,除工件等进出料

5.外设备整体封闭。门板按照乙方标准浅水灰色喷塑处理。

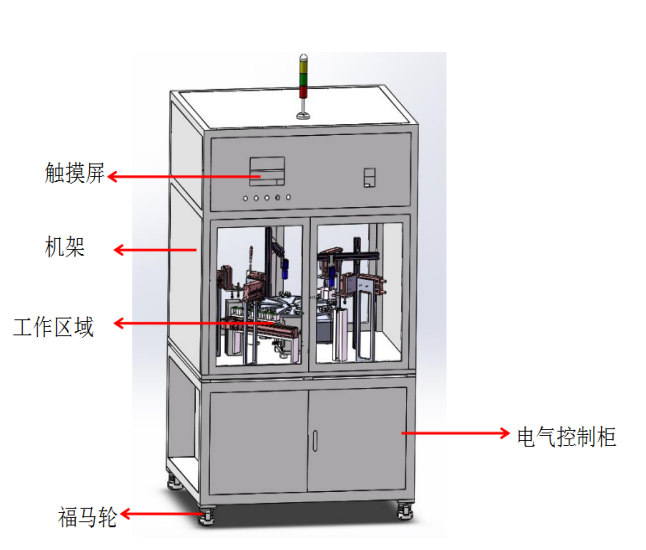

垫片厚度检测设备外观

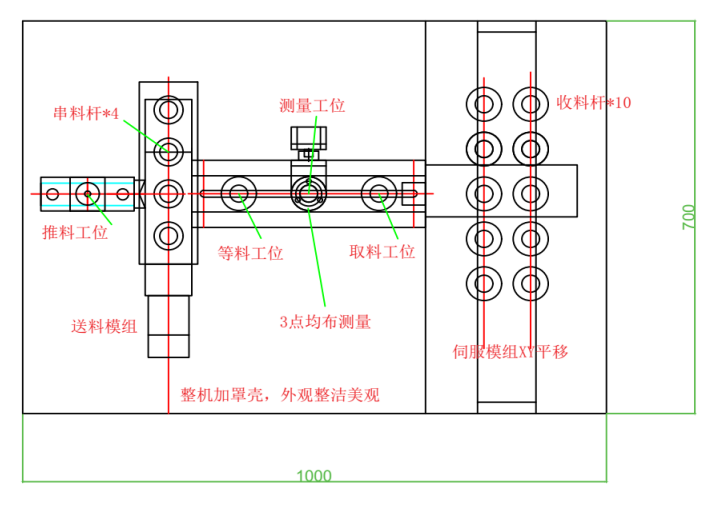

整机工位平面布局图:

垫片厚度检测工位图

无锡挪亚方舟智能装备有限公司是一家以工业自动化检测装备的研发为主,集生产,销售和服务于一体的高新技术企业。我们为各行业提供的自动化生产解决方案,致力于成为高端自动化设备领域的定制专家和杰出服务者。
