橡胶密封垫片厚度全自动在线检测设备

返回列表 来源: 发布日期: 2018.09.04

客户需求/ REQUIREMENTS

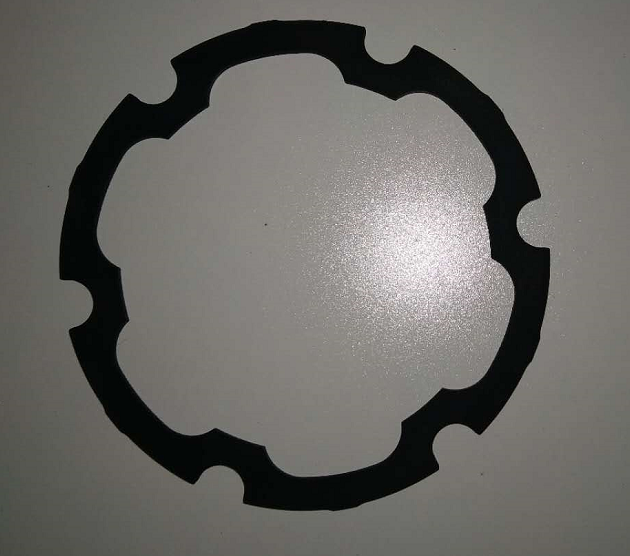

                                                                                                            被测产品

检测要求:

1. 检测上图中的垫片厚度并分类放置,精度0.1MM;
2. 检测节拍不超过为4s/2 pcs;
3. 上料采用叠放式集中放置,最多可一次性放置3200片,每次取用2片;
4. 可应用于同类产品的不同型号,只需要更换相应夹具即可。


左右拖动表格显示其他内容

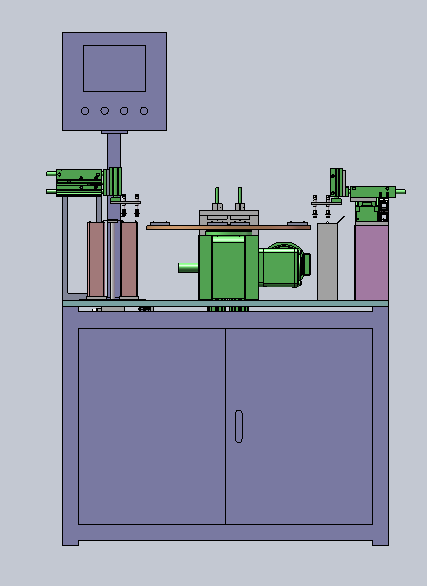

产品设计/ DESIGN



整机按模块化思路设计,包括以下模块:

1、上料模块;

2、厚度检测模块;
3、下料分选模块;
4、产品不同工位间转运模块;
5、设备安全防护及报警措施。


产品特性/CHARACTERISTICS

  • 1. 产品厚度采用接触式传感器检测并分类放置。
    2. 不同款产品检测只需要更换相应夹具即可实现。
    3.上下料采用料仓式设计,下料计数放置。
    4. 产品的检测节拍不超过4s/2 pcs。



产品结构/ STRUCTUR

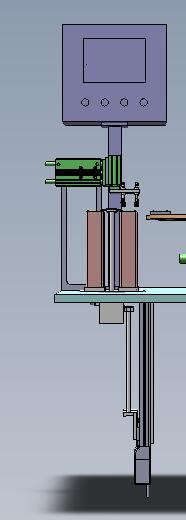

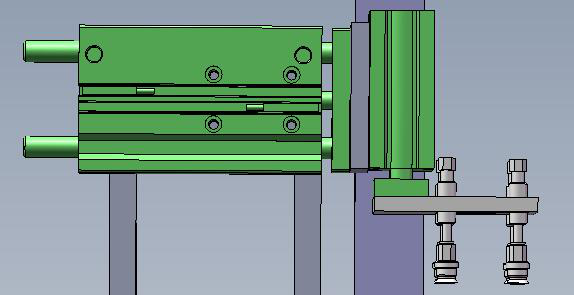

    上料模块图片11













                      上料部分采用叠放式集中放置,最多可一次性放置3200片,每次取用2片。

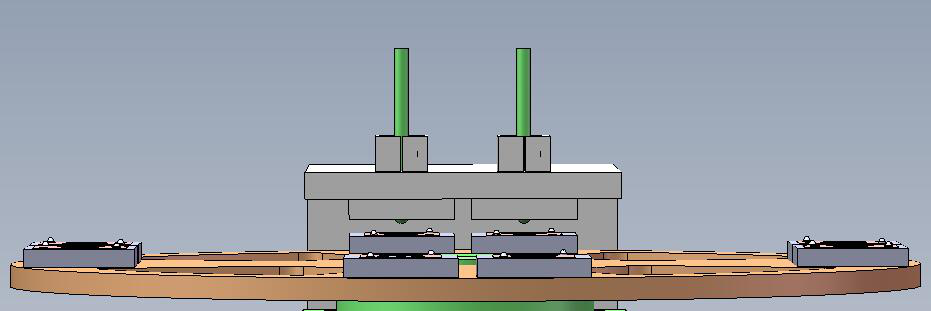

    厚度检测模块图片13



                                     垫片厚度保压后进行测量,保压时间可调。

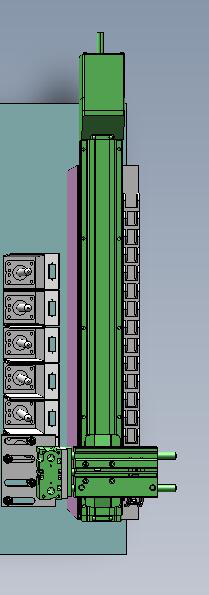

    下料分选模块图片14





                                                                                       垫片按厚度分类放置。
