5G先行者二六集团高意通讯在挪亚方舟订购光纤瑕疵视觉检测设备

返回列表 来源: 发布日期: 2018.09.05

客户需求/ REQUIREMENTS

                              5G先行者二六集团高意通讯在挪亚方舟订购光纤瑕疵视觉检测设备


   检测要求:

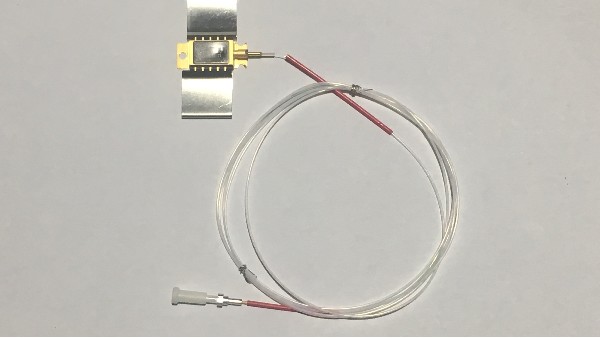

检测上图光纤的表面瑕疵:气泡和裂纹;
通用于三款光纤头,但需人工跟换工装夹具。
光纤头上料和下料快拆设计,便于工人操作。
检测工件状态:清洁






左右拖动表格显示其他内容

产品说明/ INSTRECTIONS

1.设备采用CCD拍照检测,检测精度为微米。
2.头部检测:收料盘初始位置在头部检测工位,相机1和相机2拍照检测
3.中段检测:伺服模组带动收料盘匀速运动至上止点。相机对光纤进行拍照检测。控制系统配合视觉系统保证光纤在静止状态拍照检测。检测作业时设备无其他机械动作,确保光纤无抖动。
4.尾部切断:人工操作收料张紧装置,取下光纤,剪断尾部。
5. 检测结果以OK品(绿色),NG品(红色)呈现在显示器上。NG品声光报警,人工按下复位按钮方可进行下一轮操作。
6.设备有安全防护系统

工艺流程/ PROCESS


  • 人工上料→将光纤头装夹在收料圆盘上、光纤放置两个弹性橡胶轮中间→按下启动按钮→张紧轮压紧光纤→相机1、相机2拍照检测光纤头部→伺服模组带动收料盘匀速运动至上止点→相机检测光纤→收料盘伺服电机旋转带动光纤向上运动一定距离停止(运动距离可调)→两工位相机拍照检测→检测一定长度光纤后视觉系统给个总判定信号→  OK品人工下料、剪断 、放置在料盒里→一个循环结束
                       →NG品声光报警 →人工取料→按下复位按钮进行下一循环操作。
