全自动密封垫片垫理料机

返回列表 来源: 发布日期: 2018.09.05

客户需求/ REQUIREMENTS


全自动检测设备密封垫理料机

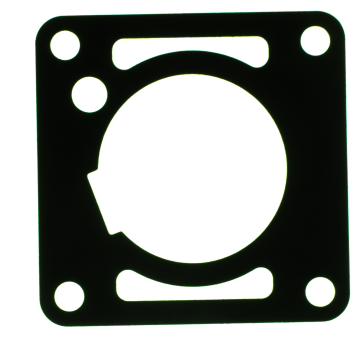

                                                        被测产品

孔位对齐,100片一叠

检测方式:影像拍照
工序时间:  1.5秒/单工位单件产品

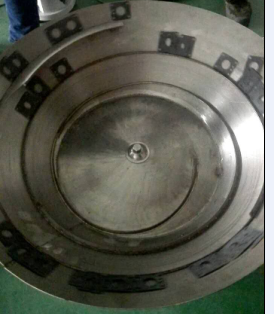

上料方式:自动上料(旋转料盘上料)
不合格品拣出方式:自动



左右拖动表格显示其他内容

工艺流程/ PROCESS

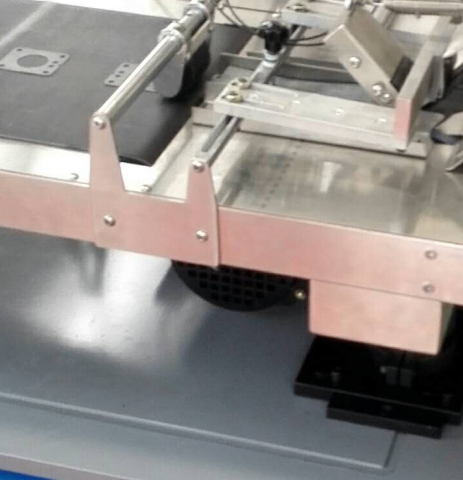

上料图片1→分料图片2→视觉检测全自动检测设备密封垫理料机3

视觉检测/ TESTING

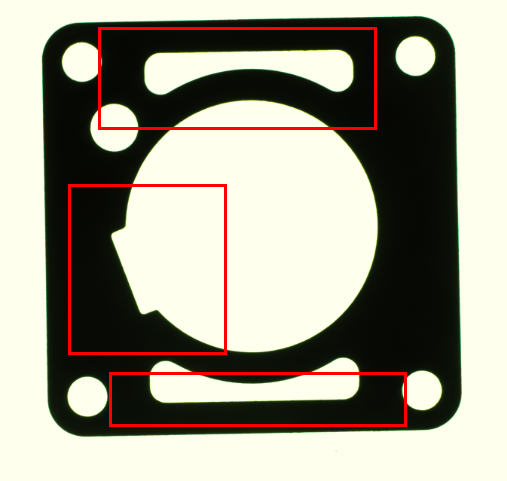

  • (1)功能:设计垫片视觉检测系统,在线采集垫片完整图像,实现工件槽A,B,C位置视觉检查(如图1所示);
    (2)根据工件槽的位置,视觉识别垫片的8种类型,输出给下位机;
    (3)实现垫片图像实时在线采集;
    (4)实现采集信号触发,视觉计算机与下位机的通讯。

检测系统/ SYSTEM

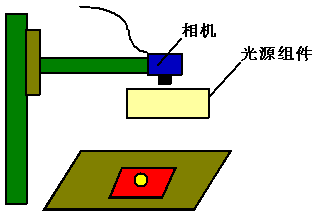

          垫片检测系统采用单目工业摄像头,通过软触发方式完成垫片图像的采集,设计高精度稳定的垫片图像处理与识别软件完成垫片的定位、处理与形状识别,并将图形识别的类型发送给下位机以完成后续工序。方案图像采集系统和布局如图2所示,包括摄像机1个,光源组件1套,采集装置安装在输送线工件上方,利用到位信号完成触发采集。

全自动检测设备密封垫理料机


左右拖动表格显示其他内容
