行星轮滚针装机

返回列表 来源: 挪亚方舟 发布日期: 2019.07.01

设备概述

该设备主要用于驱动桥行星轮的滚针及隔圈的装配

行星轮滚针装配件


设计参数

1、组件:齿轮座+双列滚针+隔圈
2、节拍:15s
3、涂油方式:定量自动涂油
4、上下料方式:人工

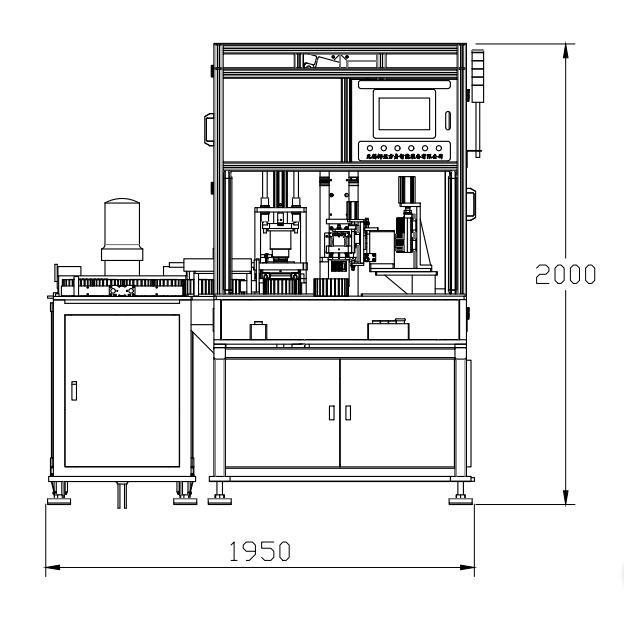

设备规格


行星齿轮装针机


设备工艺流


(1) 行星轮上料(人工摆放)

(2) 有无料检查并自动中心定位

(3) 自动涂油

(4) 滚针振动盘自动下料至左侧中转模块

(5) 自动装入左侧滚针

(6) 自动放入隔圈

(7) 滚针振动盘自动下料至右侧中转模块

(8) 自动装入右侧滚针

(9) 中间定位轴旋转45度并抽出

(10) 人工下料
