亚新科轮毂检测项目方案

返回列表 来源: 发布日期: 2018.11.19

自动化检测设备厂家亚新科轮毂检测项目方案

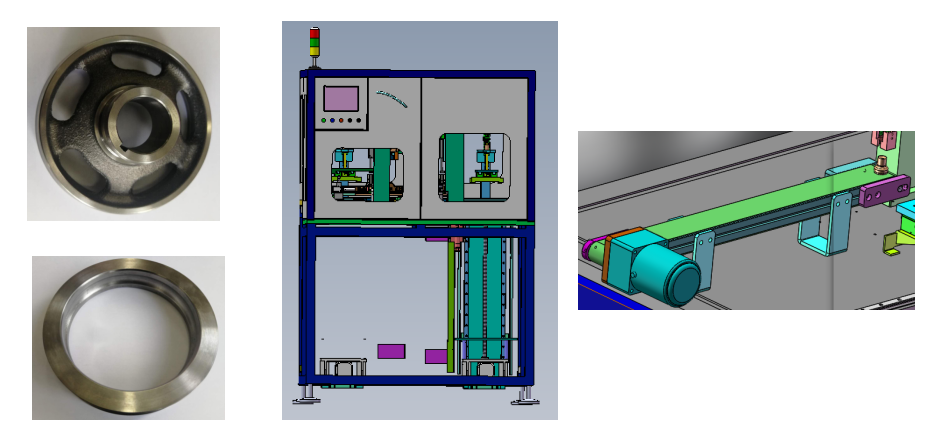

客户需求


自动化检测设备厂家亚新科轮毂检测项目方案

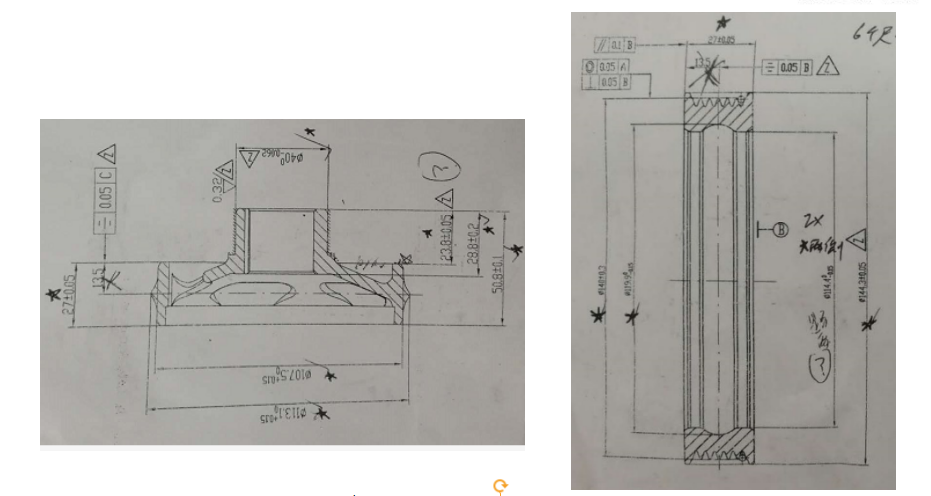

被测产品及具体尺寸



检测要求:

1. 检测上图中的外径、外径、高度等星标尺寸;
2. 特别注意检测图中未标注的轮毂内孔直径 28下公差0,上公差正0.05;
3. 系统包括上下料的整体解决方案。


设备方

整机按模块化思路设计,包括以下模块:

  1. 上下料系统;
  2. 内孔检测模块;
  3. 高度检测模块;
  4. 外径检测模块;
  5. 产品不同工位间转运模块;
  6. NG品剔除模块;
  7. 设备安全防护措施。自动化检测设备厂家亚新科轮毂检测项目方案

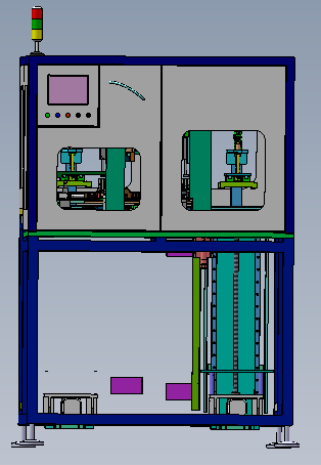

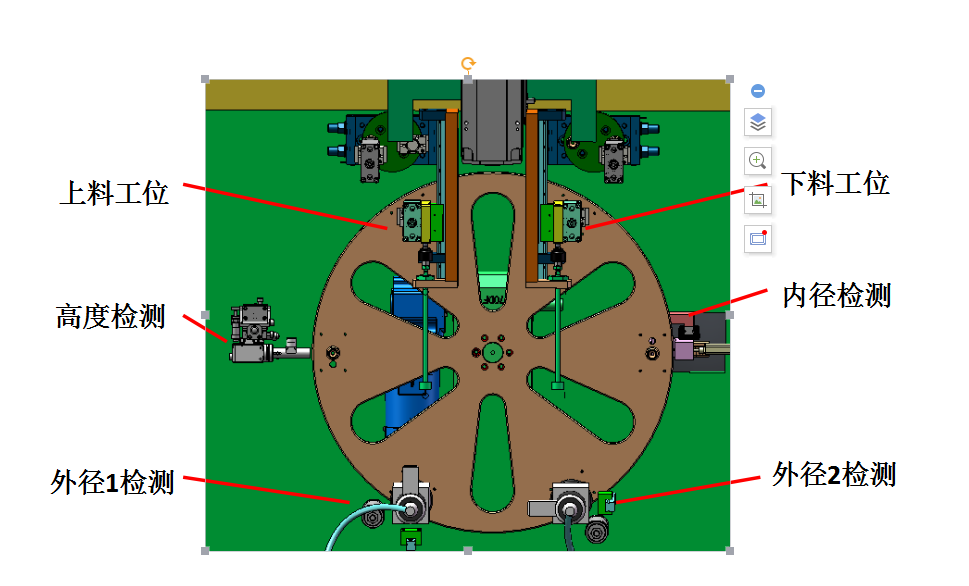

注意:设备至少包括上下料、高度检测、内径检测、外径检测等工位,每个尺寸至少布置一个工位。具体工位布置装配时可能略有调整。


自动化检测设备厂家亚新科轮毂检测项目方案


注意:上图为以前完成的案例示意图,仅供参考。

方案说明:
1.可以实现高效率、高精度的尺寸检测。
2.自动化监控定时等功能。
3.节拍10秒/个。
4. 不合格品拣出。
5. 轮毂和轮圈为2台设备分别检测。

6.上下料、不合格品拣出都采用传送带设计。

7.安全防护系统。

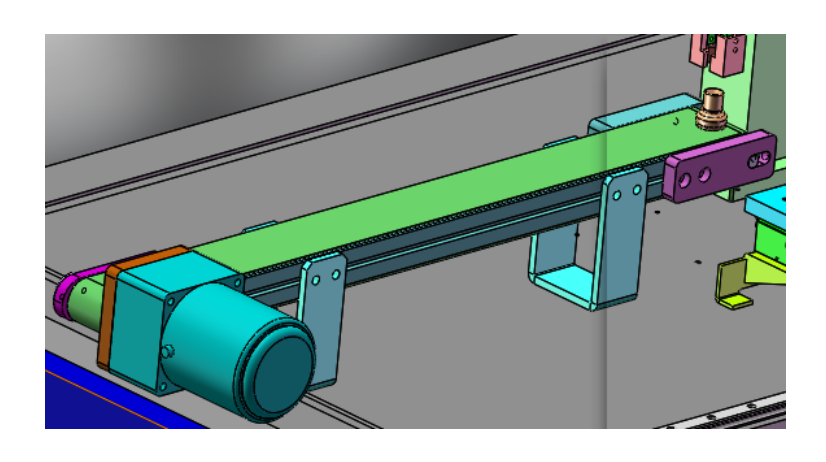

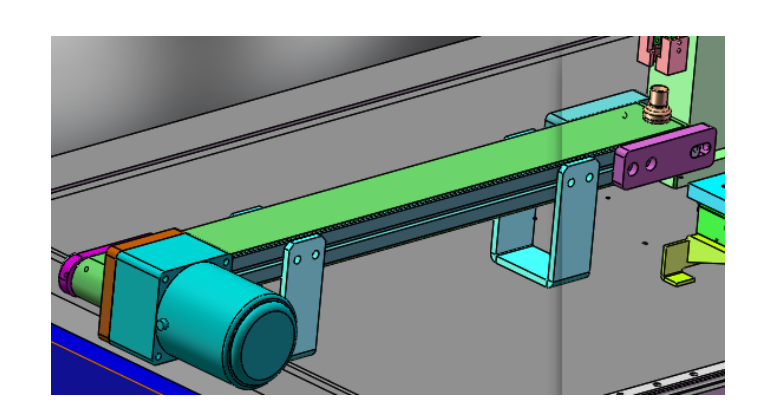

上下料模块:

自动化检测设备厂家亚新科轮毂检测项目方案

上下料部分采用传送带设计,工人提前将产品放在传送带上。

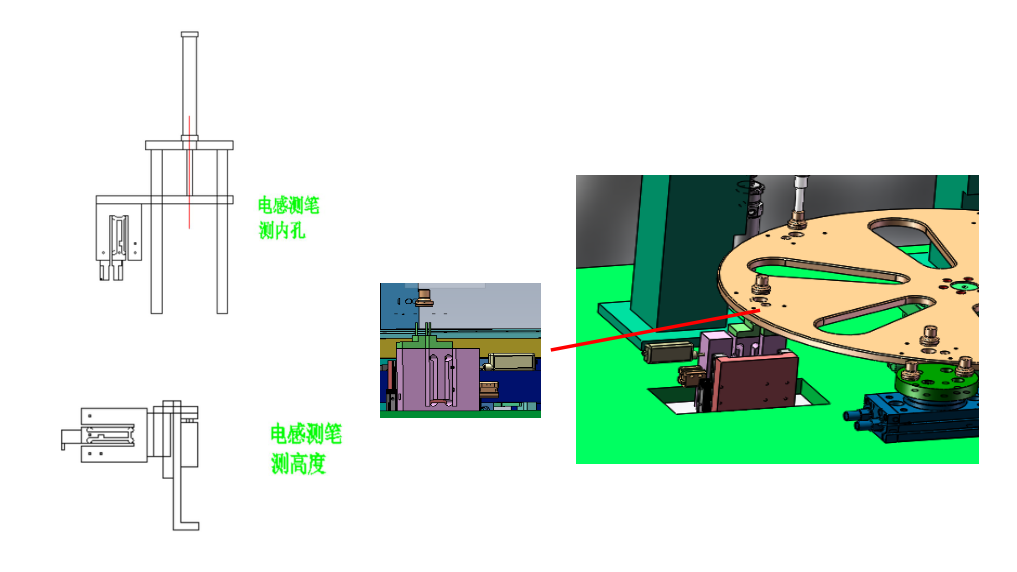

高度、内外径等检测设备


自动化检测设备厂家亚新科轮毂检测项目方案

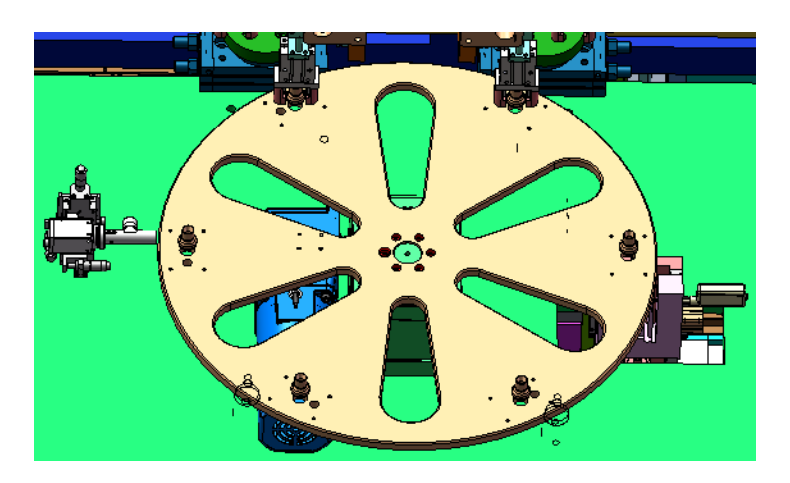

产品不同工位间转运模

自动化检测设备厂家亚新科轮毂检测项目方案

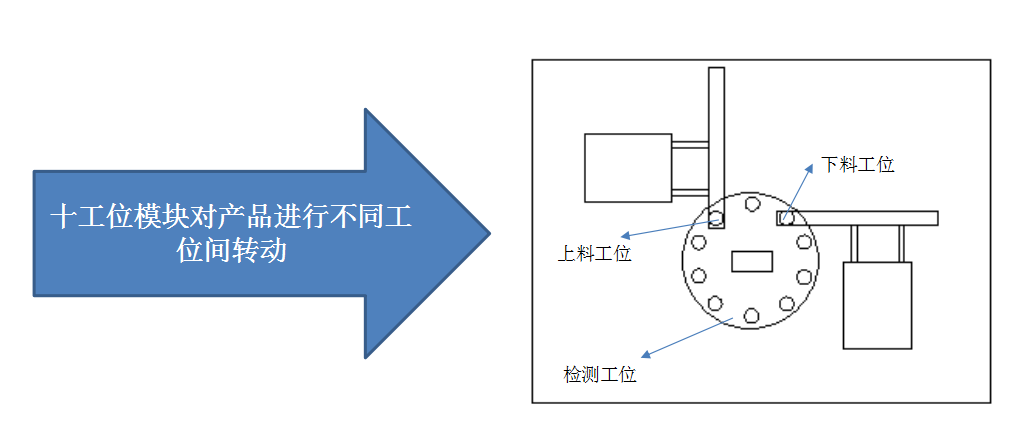

多工位模块对产品进行不同工位间转运。



NG品剔除模块

自动化检测设备厂家亚新科轮毂检测项目方案

检测合格的产品转运进入下料传送带,不合格品进入NG品剔除模块剔除。



设备安全防护措施


自动化检测设备厂家亚新科轮毂检测项目方案


设备带有安全防护系统,有急停保护措施。

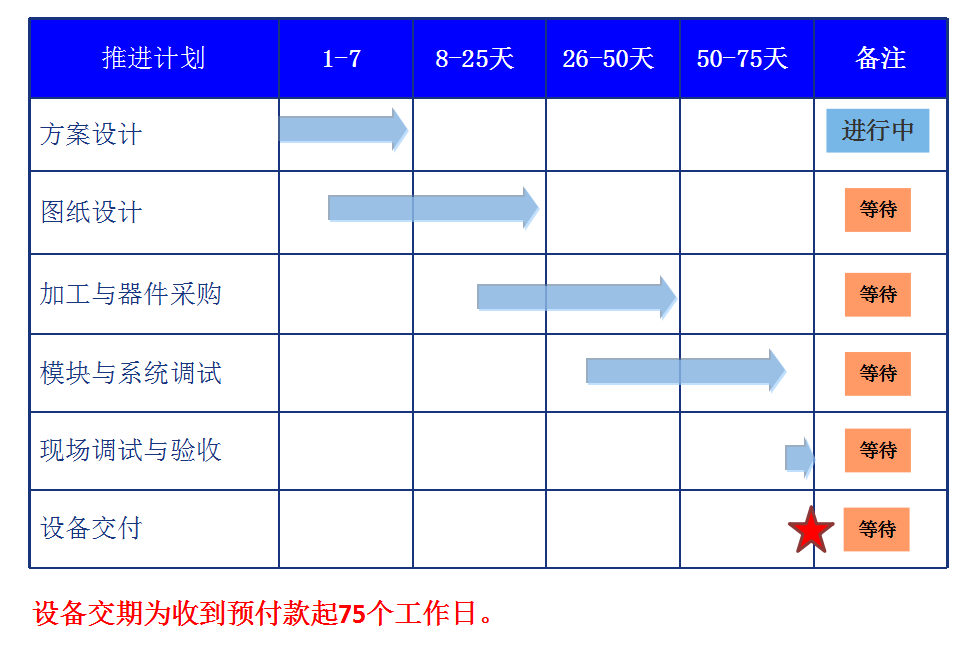

设备交期


自动化检测设备厂家亚新科轮毂检测项目方案


      自动化检测设备厂家无锡挪亚方舟期待与您的合做!
