光电模块检测设备

返回列表 来源: 挪亚方舟 发布日期: 2019.01.09

设备概述

该设备是用于菲尼萨光电生产的部分型号的光纤产品的外观检测。

整盒检测方案

设计依据
1 检测上图中产品的三维码内容、端盖有无、螺钉有无、弹簧有无
2 整理节拍不超过30 s/盒;
3 采用人工上料,自动检测定位,单工位实现全部工件的整理,下料采用人工下料;
4 适用产品规格:GEN3项目盒装。检测不同规格产品时,需人工一次性调整或者更换相应夹具即可,夹具便于调整更换
5 设备精度:视觉视场范围:90mm
机械手精度:±0.02mm

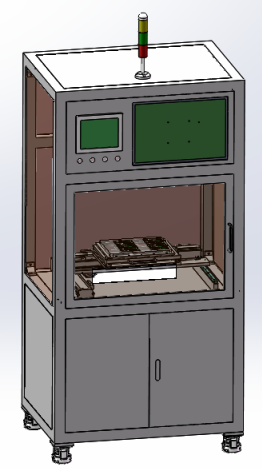

设备规格

3.1 设备名称:自动化检测设备(机械手整列玻璃品项目)

3.2 设备外形尺寸(L×W×H) :约900mm×760mm×1800mm (根据现场工位布置)

3.3设备重量:300kg

3.4主要配置:台达伺服电机、ATC直线模组、欧姆龙PLC、工控机、施耐德低压电器、明纬电源等

3.4设备采用铝型材框架结构,前后方便式开门,侧面固定侧板,除工件等进出料口外设备整体封闭。门板按照乙方标准乳白色喷塑处理。

自动化检测设备设计方法学特点


设备工艺流程说明
(1)工人手动拉出放置夹具,将待测工件放置于夹具上,推入夹具至固定位置,
按启动按钮运行;
(2)XY模组带动待测件到第一位置后触发CCD开始拍照,并进行数据处理,图片保存等动作;
(3)待模组走完12个位置动作结束后,系统反馈到设备显示器上OK和NG的位置和类型,模组动作到取料位置;
(4)人工取出整盒产品,NG产品(若有)拿出放置一处,并放置新的待测品进去,再次检测;
(5)测试完成后设备发出提示音,操作人员听到提示音后方可手动拉开抽屉,取出测后产品,放置在相应的区域,一个循环结束。
:a:人员放置完成后手动启动,才可以进行检测,操作平台高度及深度设计合理,保证操作人员不会产生高强度的操作;
b: 安全门在正常使用过程中不需打开,只有在维修时才会打开;
c: 可出具批次检测报告,报告上反映该批次每个产品的检测结果
