真空灭弧室外形尺寸和同轴度检测项目方案

返回列表 来源: 挪亚方舟 发布日期: 2019.01.04

设备概述

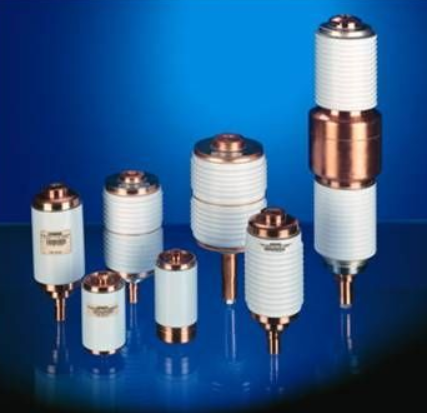

该设备是用于下图真空灭弧室及其衍生产品的自动检测。






设计依据

1 检测上图中的真空灭弧室的多段外径尺寸、长度尺寸、指定段同轴度等(依据产品外形尺寸图的要求)

2 检测节拍不超过20s/ pcs;
3 采用人工上料,自动测量,单工位间实现全部尺寸自动测量,下料采用人工下料;
4 适用产品规格:外径φ40~φ140mm,高度40~500mm。检测不同规格产品时,需人工一次性调整或者更换相应夹具即可,夹具便于调整更换
5 检测精度:视觉检测1:±0.05mm

视觉检测2:±0.015mm

同轴度测量:±0.002mm。

检测精度不低于真空灭弧室及其衍生产品外形尺寸图要求公差的1/10

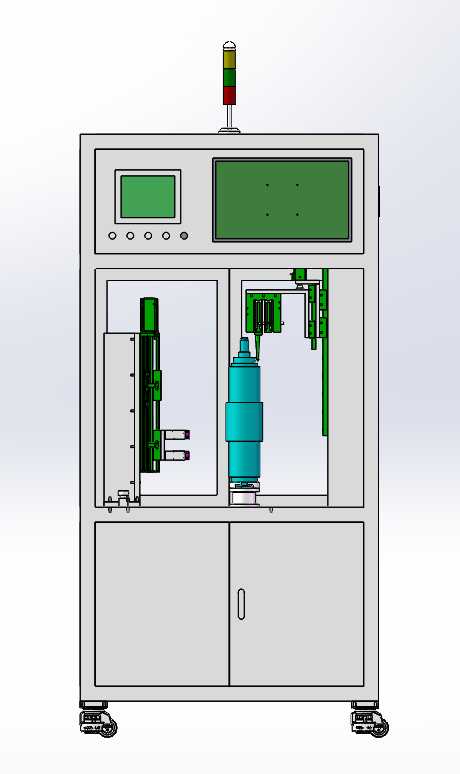

设备规格

1 设备名称:自动化检测设备(真空灭弧室外形尺寸和同轴度检测项目)

2 设备外形尺寸(L×W×H) :约1000mm×680mm×2000mm (根据现场工位布置)
3设备重量:约300kg
4主要配置:德国西门子PLC、Proface7寸彩色触摸屏、TOYO伺服模组、日本SMC气缸、基恩士测量传感器、施耐德低压电器、明纬电源等
5设备采用铝型材框架结构,前后方便式开门,侧面固定侧板,除工件等进出料口外设备整体封闭。门板按照乙方标准浅水灰色喷塑处理。





设备工艺流程说明:
(1)工人将待测工件放置于工作台夹具上,扫描工件流程码,关闭安全门,按启动按钮运行;;
(2)上料工位光电传感器感应到来料后两个CCD开始拍照,自下向上运行,拍摄数组照片进行数据处理,测算出工件外径和长度尺寸,完成后立即复位到初始位置;
(3)待CCD动作结束后,同轴度测量机构从工作侧上方,向下垂直运动,测量探头接触待测工件测量表面,完成后立即复位到初始位置;
(4)待测工作进行自转一周的运动,测量机构通过高精度位移传感器采集一周的数据,分析出此工件的圆周回转的同轴度数值;
(5)若前道测量中有数据超出设定限值范围则NG提示超差内容和超差尺寸;全部OK则显示为全OK;
(6)测试完成后设备发出提示音,操作人员听到提示音后方可手动打开安全门,取出测后产品,放置在相应的区域,一个循环结束。
注:a:人员放置完成后手动关闭防护门,才可以进行检测,操作平台高度及深度设计合理,保证操作人员不会产生高强度的操作;
b: 外形尺寸自动检测功能和同轴度自动检测功能可分开使用;
c: 可出具批次检测报告,报告上反映该批次每个产品的检测结果(有每个产品的同轴度数值)。
