  • 智能验布机、复卷机、视觉检测设备

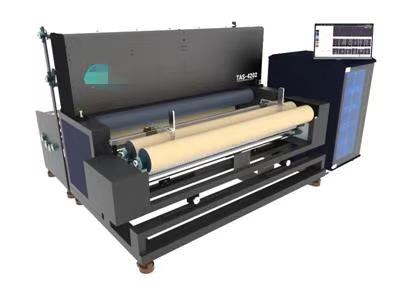

带状织物视觉检测设备

检测对象:纺织面料纬斜、色差、褶皱、破损、结头、异物嵌入等。



全国热线

15052200196

产品简介 / Introduction


产品功能说明

该产品是我公司针对带状织物,可以精准快速地检测出多种织物材料瑕疵类型的智能检验设备。与安装的验布机不同,是一款独立运行的全自动检测装备。

电源:200V±10% 50±2HZ;

温度:-5-45℃;

湿度:低于80%;

精度:0.001mm。

  • 代替人工 代替人工
  • 产能提升 产能提升
  • 优率提升 优率提升
  • 回报周期 回报周期
验布机

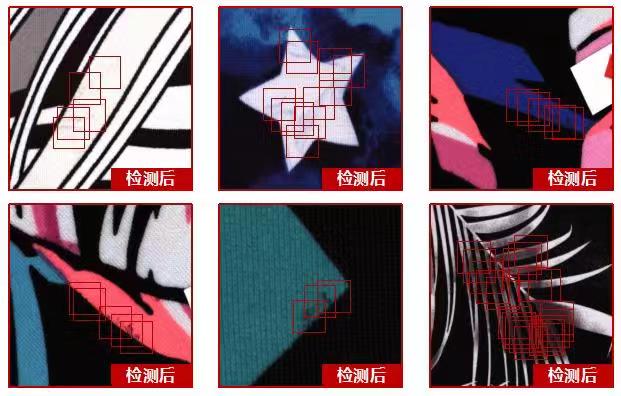

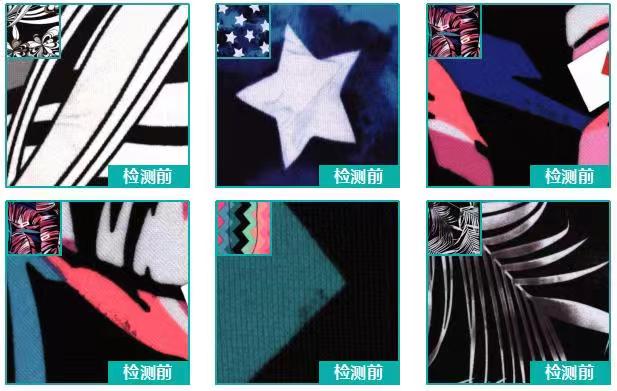

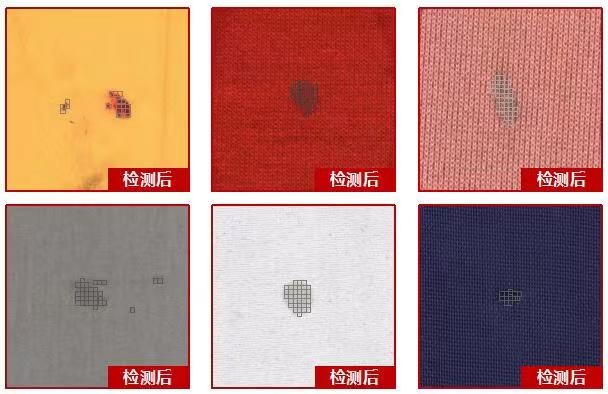

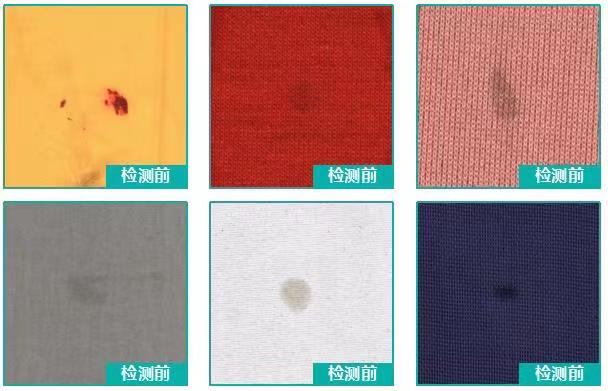

缺陷检测展示

750538240278068873

560133174966816386

65740729065013060

895891510236662092


设备功能

1. 100%织物复合材料表面瑕疵在线检测,发现瑕疵时可根据系统设定进行声光报警,同时产品幅面边缘根据需要可以进行自动标记,提示及时修复,避免大量缺陷产品的产生;

2. 完整产品幅面瑕疵信息统计,在检测到瑕疵时系统会自动统计出当前瑕疵的图像、面积、位置、大小等信息,同时每卷产品都有完全的疵点图像、位置分布和数量统计等信息可连接打印机选择打印;

3. 高精度检测出设定精度以上的孔洞缺陷,满足客户的不断提升的产品品质要求;

4. 软件数据库管理功能,可以对生产的每卷材料进行精确的质量统计,详细的缺陷记录(大小和位置)和统计为生产工艺及设备状态调整提供了方便,离线分析,用于后续分切和质量管理,可有效保证产品质量;

5. 系统联动.当系统检测到疵点时进行声光报警,也可在系统中加入其它连锁I/O 输出。

产品特点

1、自动对边,保证卷布整齐;

2、卷布可前后手动操作,方便调节;

3、0~50m/min速度可调,张力可控;

4、具备急刹车功能,在接受缺陷信号后可快速停机;

5、伺服电机由软件控制,保证缺陷停止位置精确性;

6、幅宽:2500mm;

7、无纺布重量:100kg;

8、卷长1500m,直径小于1米;

9、纯棉无纺布;


技术指标


检测产品:织物复合材料;

检测速度:0~60米/分钟;

检测宽度:被检测产品最大宽度1600mm;

检测长度:无限制;

抽检合格率:不低于95%;

缺陷标识:喷墨系统自动跟踪缺陷位置,并进行标记。

缺陷提示:自动声光报警,软件标记缺陷位置、数量及大小;

缺陷信息:记录缺陷米数、直径、横向位置、图像信息等;

具有防抖动功能:对于产品输送过程中的抖动具有自动跟踪功能,以防止产品抖动带来的误检,且摄像系统的视野范围应比产品被检测范围大至少40mm;

输出功能:采用高速高准确度无触点开关量输出方式;

具有实时图像显示功能及有缺陷产品图像显示功能,且瑕疵图像至少能够保存500张以上;

具有产品相位定位检测功能,超出误差范围能够自动识别后排出;

具备以太网功能端口;

产品缺陷库可以自行添加。

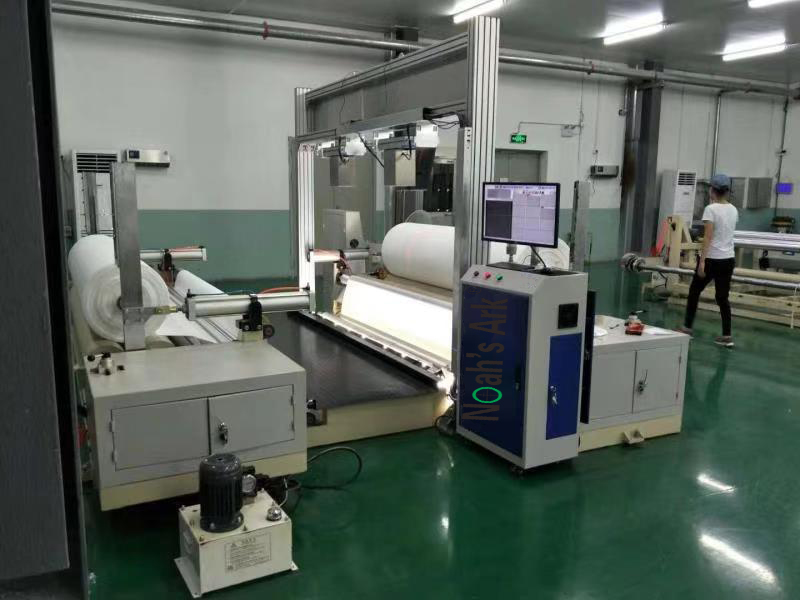

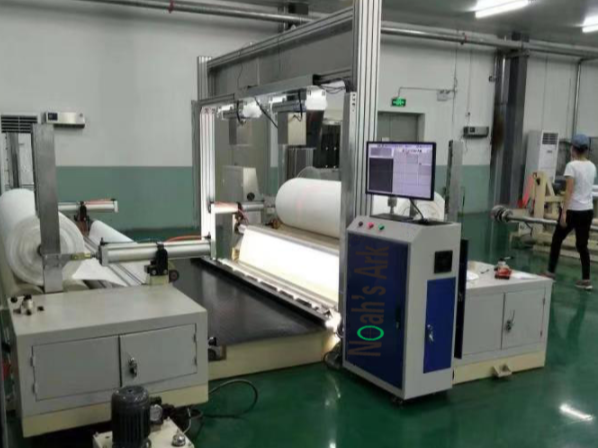

现场安装案例


696963782948849604


Product advantage

产品优势

精密度高

日本基恩士GT2测量传感器/德国马波斯F10位移传感器 +三点接触式测量,重复测量精度0.001mm

精密度高
稳定性好
稳定性好

以标准化和模块化设计、生产,可快速更换工装,适应客户柔性化生产需求。

减员增效

手动变成自动,降低对工人技术的依赖,节省人工开支并提高工作效率。

减员增效
提升品质
提升品质

自带数据分析,预警人工干预,减少次品率发生,可量化控制产品质量。
