设计概述

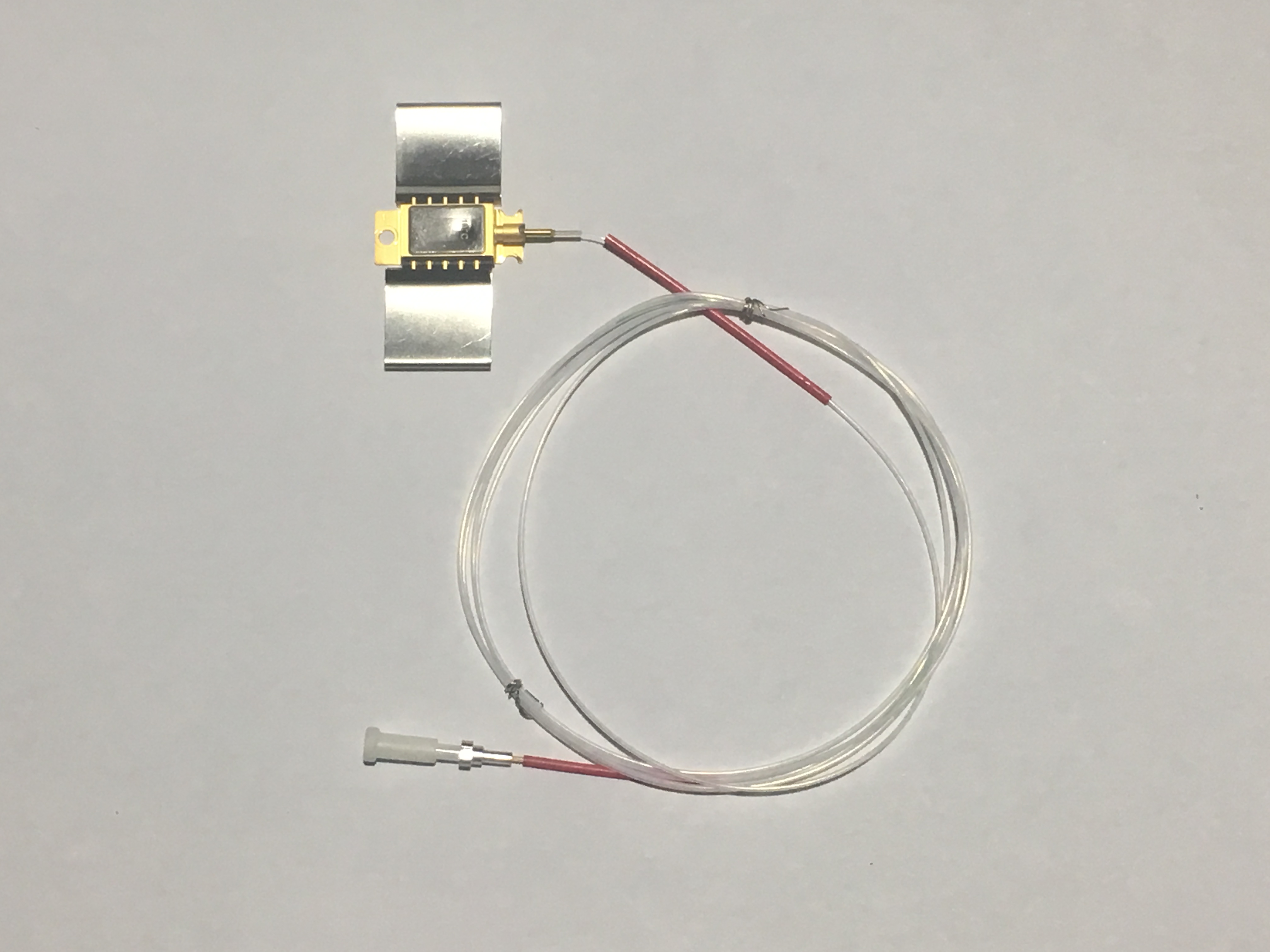

该设备是用于线状类光纤产品表面缺陷、污损、裂纹的自动检测。

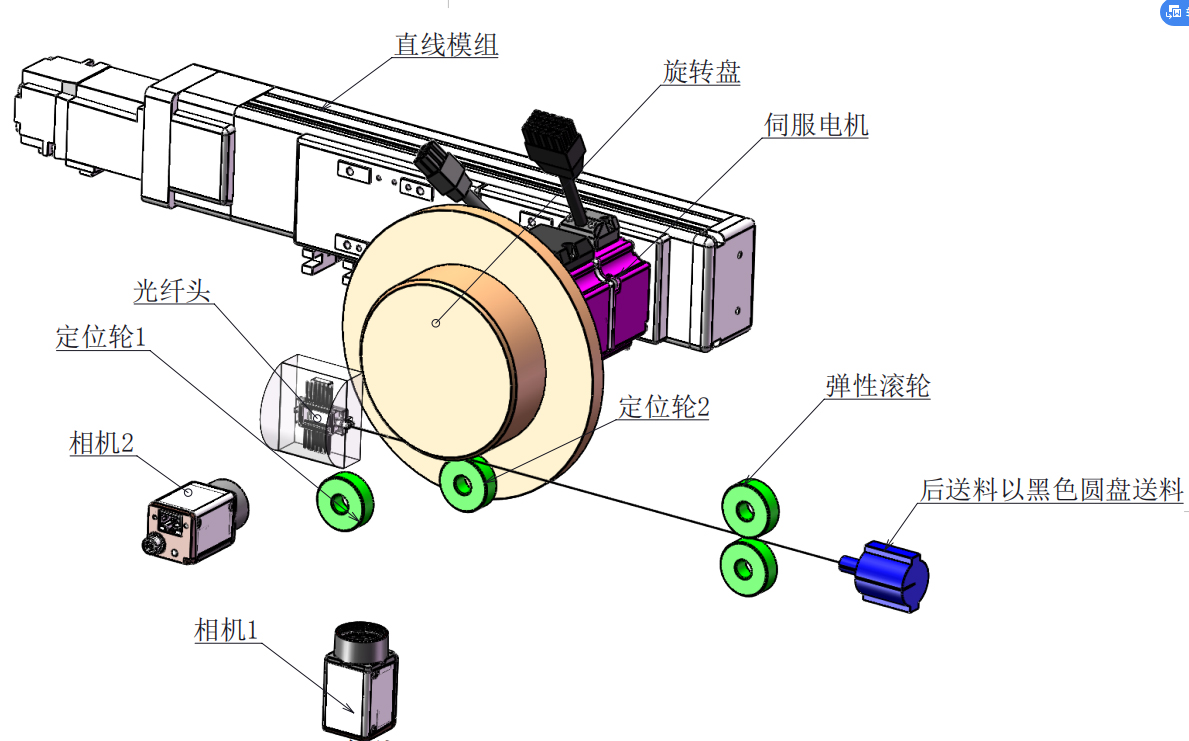

1、人工上料：把光纤头夹具固定圆盘，光纤通过两个弹性橡胶滚轮

2、相机1相机2拍照检测光纤头部

3、直线模组向左匀速运动的同时光纤检测

4、定位轮2往上运动，刚好搭到光纤，防止光纤抖动，实现两个滚轮之间稳定检测

5、伺服电机旋转收光纤

6、光纤尾部人工剪断

---

操作流程说明

检查前手动工作内容

2.左手按图示3按钮开关，设备会自动夹紧图示4的胶辊，手动把光纤绕过图示5位置的前2支导向柱上，把多余的光纤套在图示6转动盘上

3.关上前门按启动按钮开始检测

检查后手动工作内容

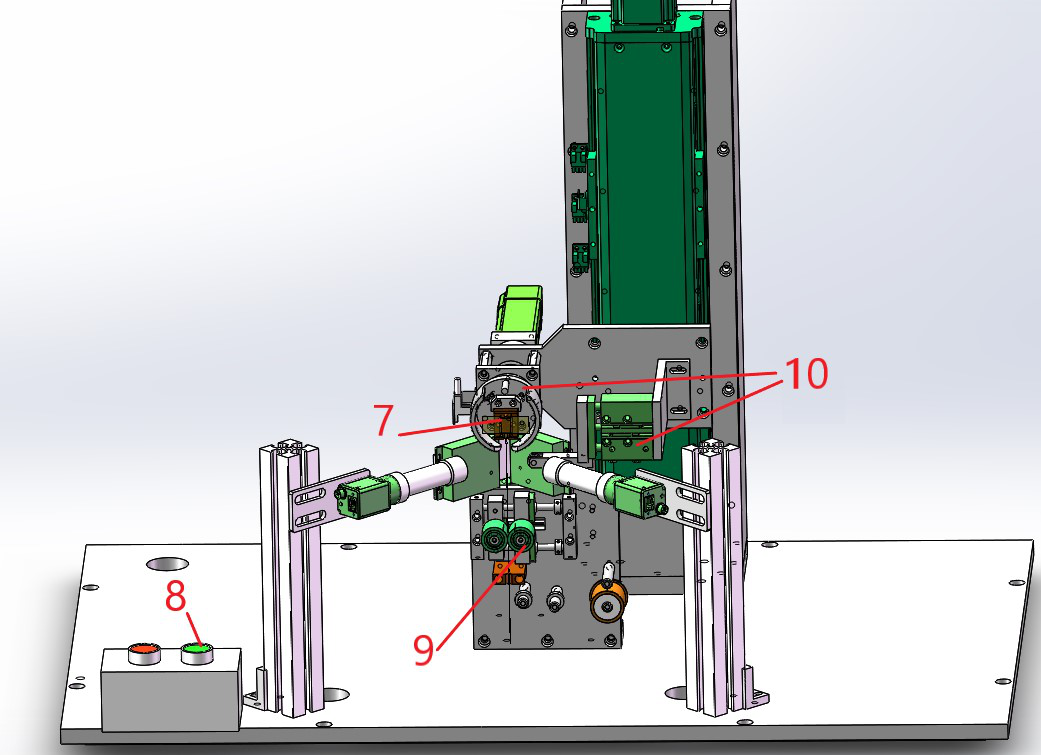

1.手动打开前双开门，取下图示7所示工装块，并剪断多余光纤；
2.按下图示8所示按钮松开位置9所示胶辊，延时设定松开位置10所示气缸和下降电缸30mm，取走多余光纤完成一套循环动作。
