轮毂外观尺寸自动检测

返回列表 来源: 发布日期: 2018.09.04

客户需求/REQUIREMENTS

图片9图片8

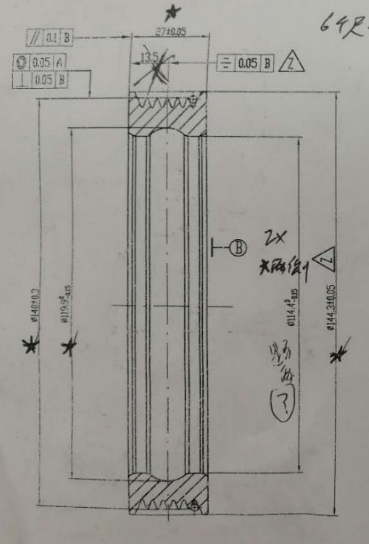

                                                                    被测产品及具体尺寸

       检测要求:  1. 检测上图中的外径、外径、高度等星标尺寸;

                     2. 特别注意检测图中未标注的轮毂内孔直径 28下公差0,上公差正0.05; 3. 系统包括上下料的整体解决方案。


左右拖动表格显示其他内容

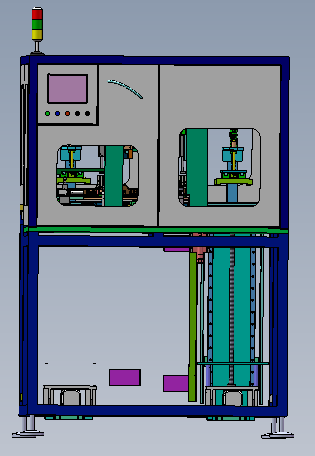

产品设计/ DESIGN






                      整机按模块化思路设计,包括以下模块: 上下料系统; 内孔检测模块; 高度检测模块; 外径检测模块; 产品不同工位间转运模块; NG品剔除模块; 设备安全防护措施。


产品功能/ FUNCTION

  • 1.可以实现高效率、高精度的尺寸检测。

  • 2.自动化监控定时等功能。

  • 3.节拍10秒/个。

  • 4. 不合格品拣出。

  • 5. 轮毂和轮圈为2台设备分别检测。

  • 6.上下料、不合格品拣出都采用传送带设计。

  • 7.安全防护系统。
