精密轴加工在线测量设备

返回列表 来源: 发布日期: 2018.09.05

客户需求/ PARAMETER


自动化检测设备OP20轴检测


 检测要求:
1、检测上图工件的4#外径尺寸Φ24.845±0.015.
2、测量5#孔径尺寸Φ23.026±0.026,6#孔径尺Φ8.23±0.02 Φ7.6±0.02
3、测量7#长度尺寸 145.2  ±0.02    通用于126-151mm
                  8#长度尺寸 136.7±0.02     通用于 117.5-142.5mm
4、检测工件状态:清洁、无毛刺


左右拖动表格显示其他内容

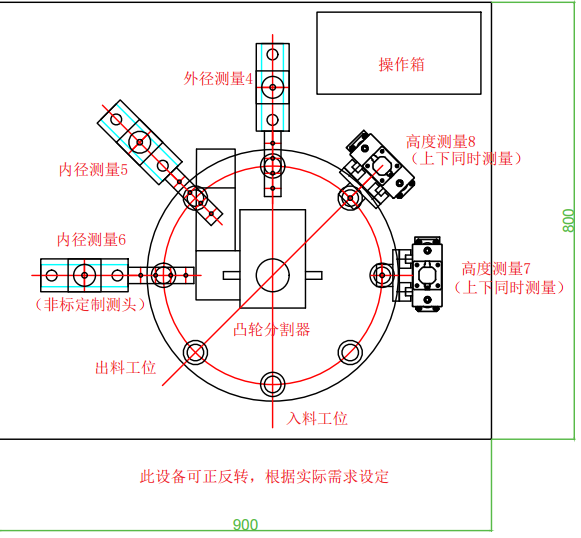

设备方案/ STRUCTURE

自动化检测设备OP20轴检测


产品说明/ INSTRUCTION

  • 1.设备采用接触式位移传感器,传感器分辨率0.1微米,检测工位综合精度3微米。
    2.自动化监控定时等功能。
    3.节拍12秒/件。
    4. 检测数据可和机床通讯。
    5. 不同产品更换工装可以通用。
    6.机械手上下料。
    7.安全防护系统。

工艺流程/ PROCESS

                 机械手上料至入料工位→浮动支撑块夹紧工件→凸轮分割器将工件旋转至7#高度(长度)测量工位(工件两端同时测量)→凸轮分割器将工件旋转至8#高度(长度)测量工位(工件两端同时测量) →凸轮分割器将工件旋转至4#外径检测工位 →旋转至5#内径尺寸检测工位测量→旋转至6#内径检测工位测量→读取测量数据并与设定公差比较→ NG品与机械手通讯进行剔除→ OK品与机械手通讯进行下料→一个循环结束。
