桐庐汽车零部件轴套自动化检测

返回列表 来源: 发布日期: 2018.08.31

客户需求/ PARAMETER


检测要求:

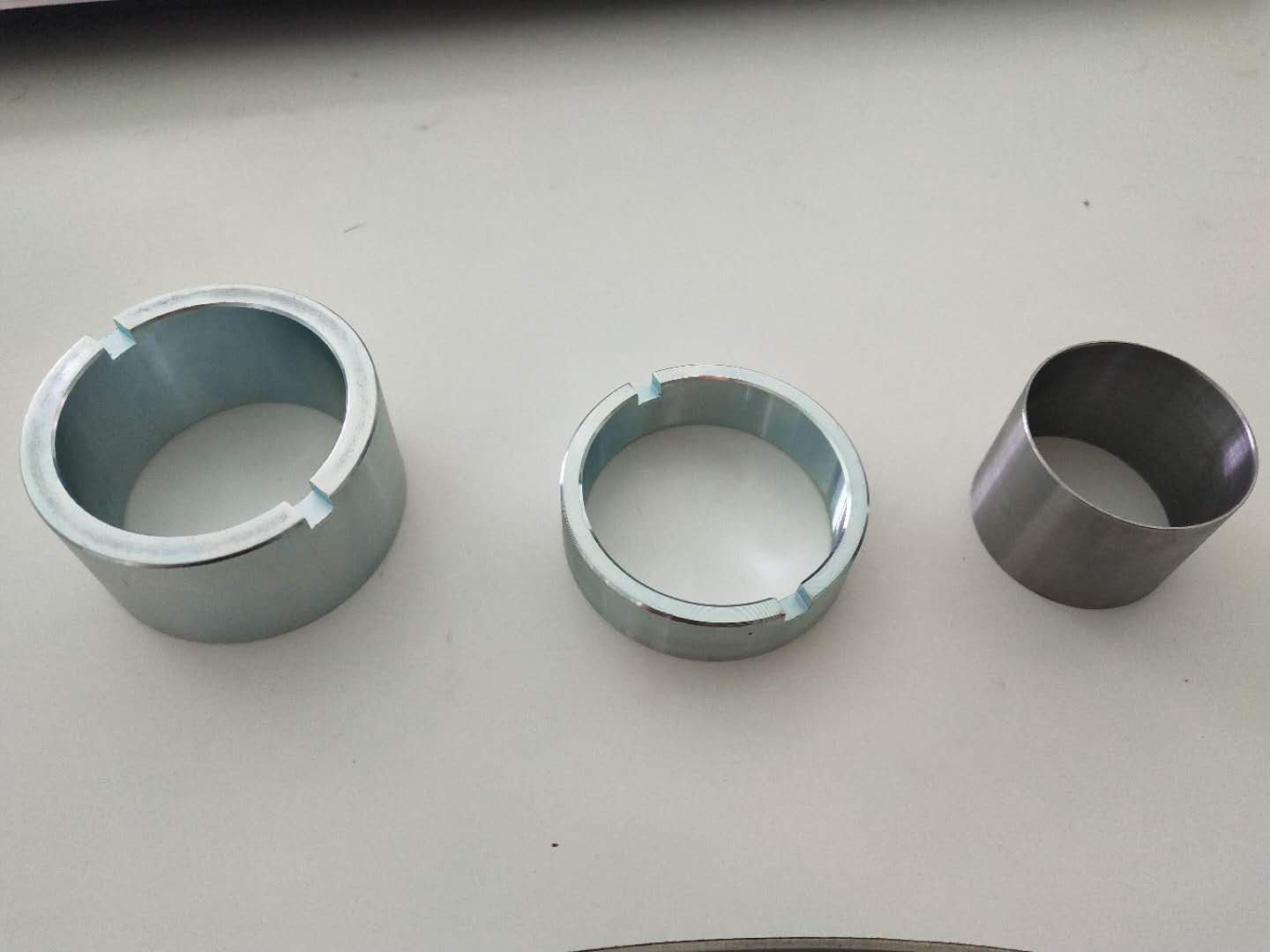

1.检测上图工件的内径,高度,槽宽,槽深尺寸;

2.通用于镀锌前和镀锌后尺寸检测,三款零件通用;

3.不可磕碰;

4.检测工件状态:清洗烘干、抛光去毛刺;

左右拖动表格显示其他内容

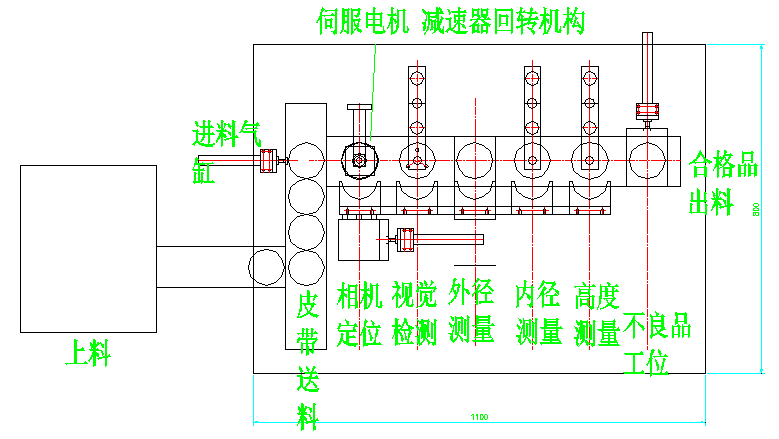

产品结构展示/ STRUCTURE

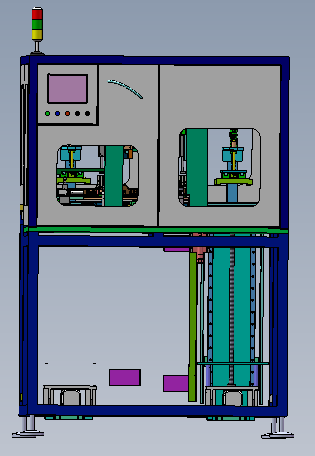

    图片6整机模块


     1.上下料系统; 2.接触式检测模块; 3.视觉检测模块; 4.产品运转模块;5.NG品剔除模块;6.设备安全防护措施;



工艺流程/ The process of flow

  • 传输带上料→视觉定位(找槽位置) →伺服电机带动产品旋转→工件槽口位置对准侧面相机→相机拍照→检测移送机构将工件搬送到外径、内径、高度测量位置→读取测量数据并与设定公差比较→NG品剔除→测量结束由平移拖板将OK品推入S型滑道→滑入传输带下料→一个循环结束。

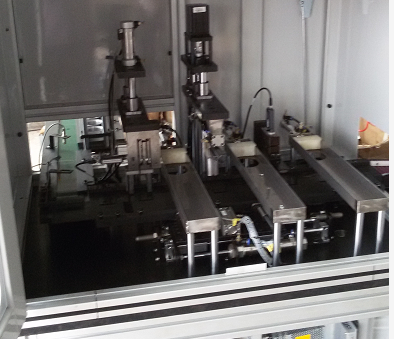

产品图片/ Pictures










左右拖动表格显示其他内容
