  • 光电产品视觉检测螺丝、弹簧有无、二维码读取

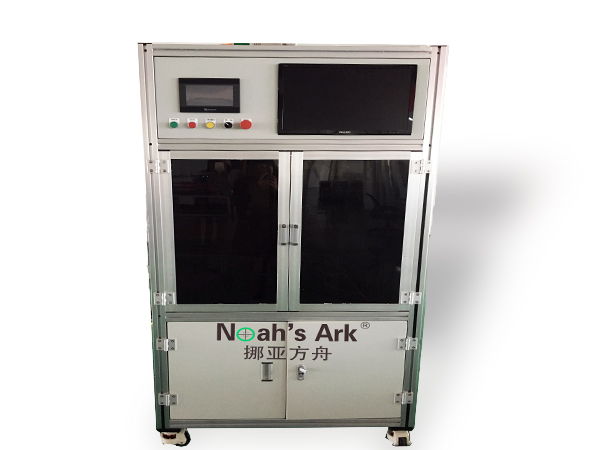

光电产品视觉检测设备

光电产品视觉检测设备    检测项目:读取产品的二维码、检测防尘塞有无、螺钉有无、弹簧有无

全国热线

13585048988

产品简介 / Introduction
Product function description

产品功能说明

       本公司研发的机器视觉全检机是光电模块产品出厂前的终检设备

电源:200V±10% 50±2HZ;

温度:-5-45℃;

湿度:低于80%;

精度:0.01mm。

  • 代替人工 代替人工
  • 产能提升 产能提升
  • 优率提升 优率提升
  • 回报周期 回报周期

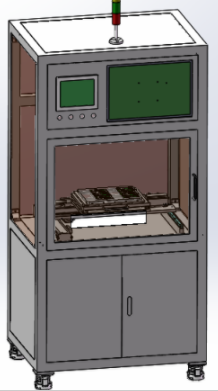

整盒视觉检测设备











1547017644(1)

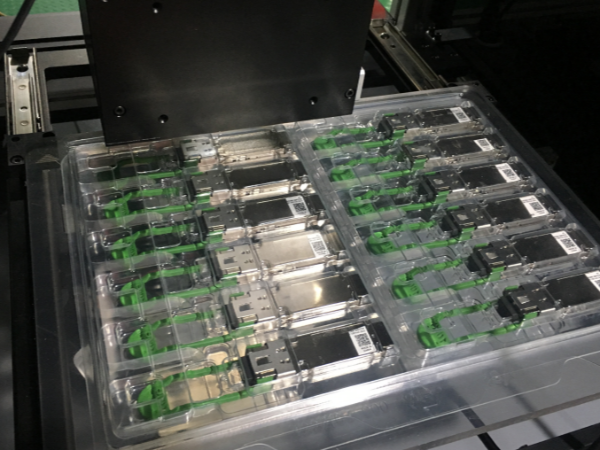

       检测产品


客户需求:
 1 检测上图中产品的二维码内容、端盖有无、螺钉有无、弹簧有无
2 整理节拍不超过10 s/盒;
3 采用人工上料,自动检测定位,单工位实现全部工件的整理,下料采用人工下料;
4 适用产品规格:GEN3项目盒装。检测不同规格产品时,需人工一次性调整或者更换相应夹具即可,夹具便于调整更换
5 设备精度:视觉视场范围:90mm
    机械手精度:±0.02mm


工艺流程说明:

(1)工人手动拉出放置夹具,将待测工件放置于夹具上,推入夹具至固定位置,
按启动按钮运行;
(2)XY模组带动待测件到第一位置后触发CCD开始拍照,并进行数据处理,图片保存等动作;
(3)待模组走完12个位置动作结束后,系统反馈到设备显示器上OK和NG的位置和类型,模组动作到取料位置;
(4)人工取出整盒产品,NG产品(若有)拿出放置一处,并放置新的待测品进去,再次检测;
(5)测试完成后设备发出提示音,操作人员听到提示音后方可手动拉开抽屉,取出测后产品,放置在相应的区域,一个循环结束。

Technological process

工艺流程

  • 01工人手动拉出放置夹具,将待测工件放置于夹具上,推入夹具至固定位置
    按启动按钮运行
  • 02XY模组带动待测件到第一位置后触发CCD开始拍照,并进行数据处理,图片保存等动作
  • 03待模组走完12个位置动作结束后,系统反馈到设备显示器上OK和NG的位置和类型,模组动作到取料位置
  • 04人工取出整盒产品,NG产品(若有)拿出放置一处,并放置新的待测品进去,再次检测
  • 05测试完成后设备发出提示音,操作人员听到提示音后方可手动拉开抽屉,取出测后产品,放置在相应的区域
  • 06一个循环结束
Product advantage

产品优势

精密度高

日本基恩士GT2测量传感器/德国马波斯F10位移传感器 +三点接触式测量,重复测量精度0.001mm

精密度高
稳定性好
稳定性好

以标准化和模块化设计、生产,可快速更换工装,适应客户柔性化生产需求。

减员增效

手动变成自动,降低对工人技术的依赖,节省人工开支并提高工作效率。

减员增效
提升品质
提升品质

自带数据分析,预警人工干预,减少次品率发生,可量化控制产品质量。
