  • 轴套自动化检测设备

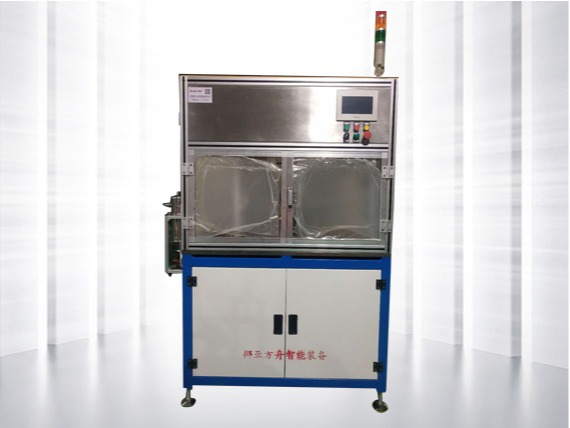

轴套自动化检测设备

品牌型号:挪亚方舟

检测对象:轴套类产品

检测类型:外径、内径、高度、圆柱度(锥度)、圆度常规项目


全国热线

15052200196

产品简介 / Introduction
Product function description

产品功能说明

该产品是我公司针对轴套类产品行业研发的检测设备,产品采用传输带自动上料,基恩士GT2接触式数字位移传感器,挪亚方舟自主研发的测量系统。可以检测轴套类产品外径、内径、高度、圆柱度(锥度)、圆度常规项目,还可对尺寸数据采集、CPK/SPC分析,控制产品质量2. NG分类收集,OK品分档自动计数并装入料库。设备故障小,维护简单、效率高、减少人力劳动成本。

电源:200V±10% 50±2HZ;

温度:-5-45℃;

湿度:低于80%;

气源:0.4-0.8MPa;

精度:0.001mm。

检测效率3.5S/2件

  • 代替人工 代替人工
  • 产能提升 产能提升
  • 优率提升 优率提升
  • 回报周期 回报周期
Technological process

工艺流程

  • 01传输带进料(接前一道清洗工序)
  • 02移送机构将工件搬送到外径、内孔、高度测量位置
  • 03外径单点测量(测量值与外径设定值比较)
  • 04 外径NG品剔除
  • 05 内孔三点测量上下2个截面(测量数据与内径尺寸公差及锥度设定值比较)
  • 06 内孔NG品剔除
  • 07高度测量块压至上端面
  • 08 读取测量数据并与设定高度公差比较
  • 09 高度NG品剔除
  • 10 测量结束由平移拖板将OK品推入S型滚柱滑道
  • 11 按不同档位放置在整列平台上
  • 12一个循环结束
Product advantage

产品优势

精密度高

日本基恩士GT2测量传感器/德国马波斯F10位移传感器 +三点接触式测量,重复测量精度0.001mm

精密度高
稳定性好
稳定性好

以标准化和模块化设计、生产,可快速更换工装,适应客户柔性化生产需求。

减员增效

手动变成自动,降低对工人技术的依赖,节省人工开支并提高工作效率。

减员增效
提升品质
提升品质

自带数据分析,预警人工干预,减少次品率发生,可量化控制产品质量。
