无锡挪亚方舟为菲尼萨光电开发模块卡扣缺陷视觉检测设备

返回列表 来源: 发布日期: 2018.09.05

客户需求/ REQUIREMENTS



自动化检测设备卡扣视觉检测




检测要求:

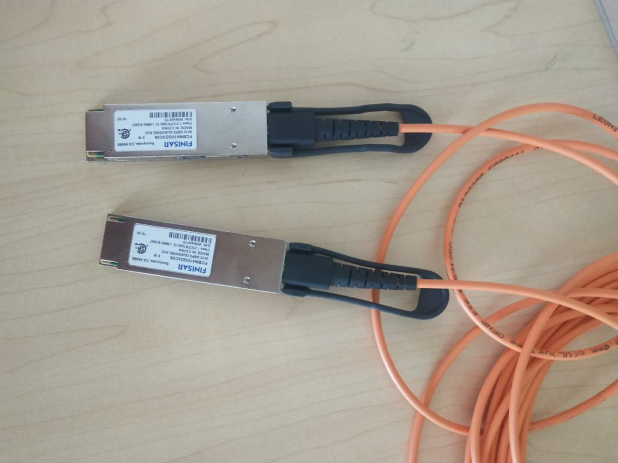

检测上图中的两侧卡扣缺陷、条形码读取、螺丝检测、标签拍照保存等



需求名称

参数

检测幅宽

MAX  mm

检测速度

MAX m/min

检测缺陷

两侧卡扣缺陷、条形码读取、螺丝检测、标签拍照保存

检测精度

MIN  0.3mm*0.3mm

缺陷标识

缺陷位置,数量及大小软件标记。一旦软件发现有缺陷,则程序运行停止,并图中标示出缺陷。

报表打印

人机操作界面要显示Fail,出错模式为何种。

历史记录

只保存每个产品的Pass照片,照片命名方式以sn为准。

瑕疵分类

根据不同瑕疵的成像特征进行瑕疵的自动分类

安装位置

产品高度 mm, 横梁 mm

操作位置

在相机的camera link线长度范围以内进行安装

检测要求

检测精度要求范围以内100%检出



左右拖动表格显示其他内容

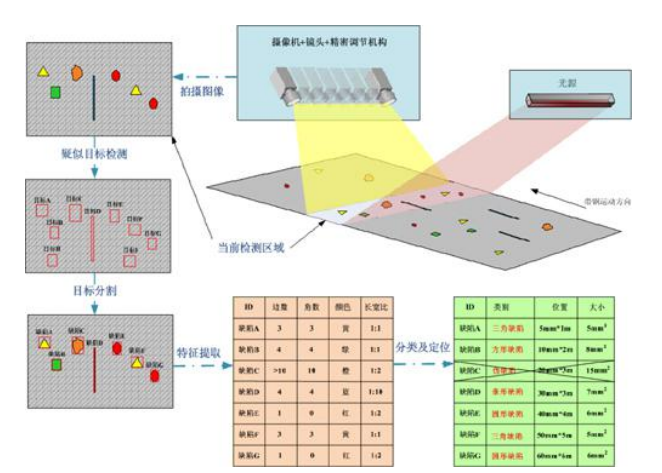

系统原理/ PRINCIPLE

将智能相机架设在被检产品上方,同时采用高亮的LED方形聚光冷光源进行正面打光,通过相机和高速图像处理系统进行实时的拍照。当产品表面和两侧卡扣出现瑕疵时,标定的轮廓会发生变化,同时CCD将采集到到表面图像通过图像处理系统发现和获取表面瑕疵图像信息。系统自动记录瑕疵的图像、位置等信息,同时通过信号通讯实现信息的远程传输。

    面阵CCD像机通过避光暗盒获取的图像信息,CCD相机的分辨率、光源的曝光强度等性能确定系统的采集精度,系统精度高,图像数据处理量大,数据经过高速处理后保留产品表面瑕疵的数据信息(大小、直径、横纵向位置)并控制输出,计算机系统通过数据库记录和管理缺陷具体位置、大小和图像等信息。


自动化检测设备卡扣视觉检测

软件说明/INSTRUCTION

  •
  • 自动化检测设备卡扣视觉检测

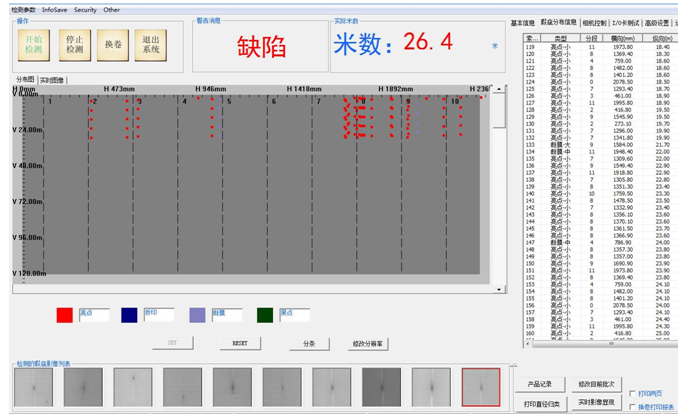

    软件功能:
    1.实时的瑕疵位置分布地图显示;
    2.实时的瑕疵图像及瑕疵具体信息显示;
    3.自动生成产品批次号同时可以在生产过程中手动修改产品批次号;
    4.根据产品批次号建立完善的历史数据库查询;
    5.历史记录自动生成对应批次号的瑕疵位置分布图,方便后期归档;
    6.信息报表的统计生成及打印;
    7.实时的瑕疵图片截取展示;
    8.长时间、大容量的历史记录存储;
    9.远程技术服务;


    注:软件功能可根据用户要求实现完全定制!
