OP10轴检测

返回列表 来源: 发布日期: 2018.09.05

客户需求/ REQUIREMENTS

                     自动化检测设备厂家尺寸检测OP10轴检测

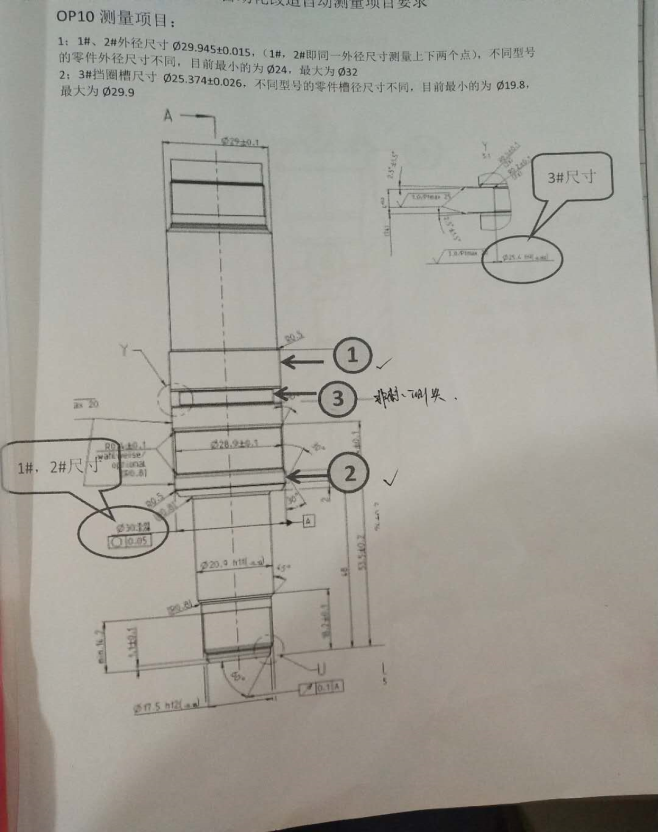

                                                被测产品及具体尺寸

检测要求:

1、检测上图工件的1#,2#外径尺寸Φ29.945±0.015.通用于Φ24-Φ32
2、测量3#挡圈槽尺寸Φ25.374±0.026,通用于Φ19.8-Φ29.9
3、检测工件状态:清洁、无毛刺


左右拖动表格显示其他内容

设备方案/ PROJECT

自动化检测设备厂家尺寸检测OP10轴检测

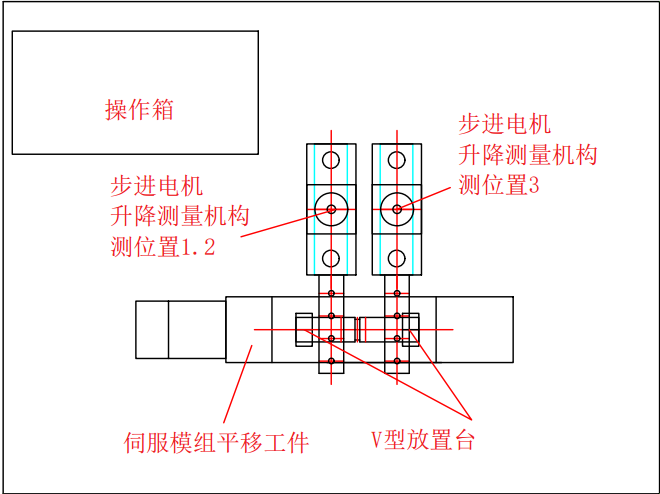

整机按模块化思路设计,包括以下模块:

1、上下料系统;(机械手)
2、接触式检测模块;
3、产品运转模块;
4、设备安全防护措施。
注意:不同产品检测需要人工调整外径检测模块

自动化检测设备厂家尺寸检测OP10轴检测

产品说明/ INSTRUCTION

  • 1.设备采用接触式位移传感器,传感器分辨率0.1微米,检测工位综合精度3微米。
    2.自动化监控定时等功能。
    3.节拍12秒/件。
    4. 检测数据可和机床通讯。
    5. 不同产品更换工装可以通用。
    6.机械手上下料。
    7.安全防护系统。

工作流程/ PROCESS

    机械手上料至待料工位→放入V型支撑块→伺服模组平移机构将工件搬至1号检测工位→测量机构下降测量2#尺寸→平移机构将工件搬送到2号检测工位→测量3#尺寸→平移机构将工件平移至1号检测工位测量1#尺寸→读取测量数据并与设定公差比较→ NG品与机械手通讯进行剔除→测量结束由平移拖板将OK品移送到待料工位→机械手下料→一个循环结束。
