热处理工件外观、尺寸、异材自动化检测

返回列表 来源: 发布日期: 2018.09.05

客户需求/ REQUIREMENTS

                  自动化检测设备热处理工件检测

                                                                被测产品与具体尺寸

检测要求:
1、检测上图工件外圆、内圆和槽宽;
2、通用于热处理后尺寸检测,零件通用。
3、检测工件状态:清洗烘干、抛光去毛刺




左右拖动表格显示其他内容

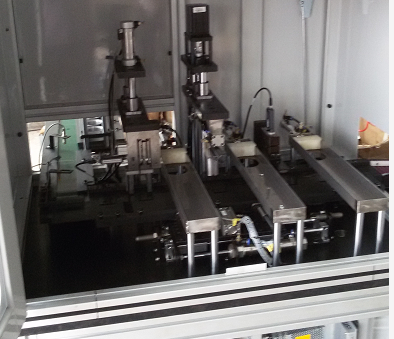

产品布局/ STATE

自动化检测设备热处理工件检测自动化检测设备热处理工件检测

产品说明/ SPECIFICATIONS

  • 1.设备采用接触式位移传感器,传感器分辨。率0.1微米,检测工位综合精度1微米。视觉检测精度0.05微米
    2.自动化监控定时等功能。
    3.节拍3秒/个。
    4. 不合格品拣出。
    5. 不同产品更换工装可以通用。
    6.上料采用提升机或者人工上料,下料滑道进入料盒。
    7.安全防护系统。

工艺流程/ PROCESS


提升机或者人工上料→传输带进料→视觉测量尺寸→OK品进入料盒→NG品进入废品盒
→特殊品进入接触式测量工位→测量槽宽→OK品推入OK品料盒→NG品机械手抓入NG品料盒→一个循环结束。
