汽车零部件生产厂家-奥特凯姆在挪亚方舟定制高压油泵接头内孔检测机

返回列表 来源: 发布日期: 2018.09.04

客户需求/REQUIREMENTS

自动化检测设备奥特凯姆

检测要求:

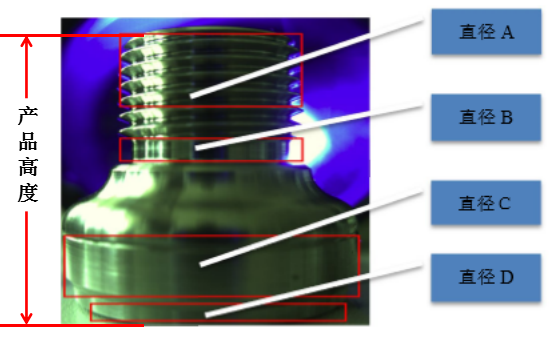

1. 检测上图中的螺纹(螺纹为M14X1.5)、外径B、外径C、内径D和高度;
2. 检测节拍不超过7.5s/pcs;
3. 上下料采用标准料盘,每盘按8X10放置,单盘80个产品,螺纹朝上放置;
4. 产品已清洗烘干,检测过程中不得引入杂质及损坏被测产品。


产品检测的尺寸要求:
总长:   26.2±0.15
外径C:22.2±0.05
槽径B:11.7±0.2
内径D:   16.985±0.01
螺纹通止规:  M14*1.5-6g
该款全检机,具备通用性,可以检测其余几款类似零件,外径最大22.65,长度最长37.2。


设备器件及安装要求:
1、设备布置应尽量紧凑,节省空间设备总高不超过2000mm;
2、设备硬件选择客户指定品牌,便于统一维护;



左右拖动表格显示其他内容

产品结构/ STRUCTURE

自动化检测设备奥特凯姆

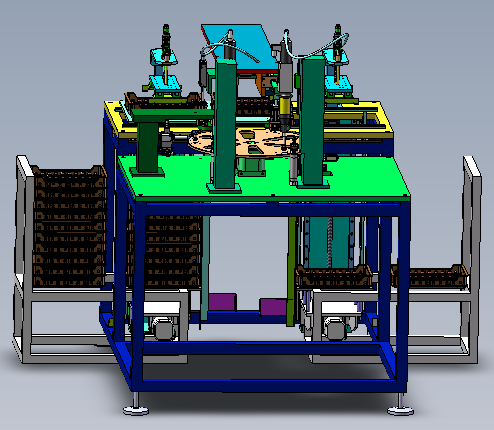

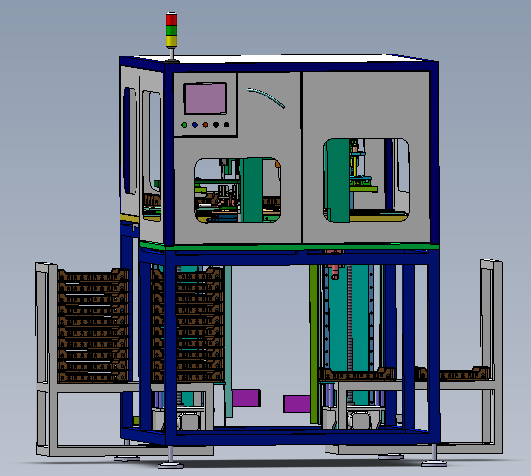

整机按模块化思路设计,包括以下模块:
1、上下料模块;
2、螺纹通规检测模块;
3、螺纹止规检测模块;
4、外径和高度视觉检测模块;
5、窄环带内径检测模块;
6、产品不同工位间转运模块;
7、NG品剔除模块;
8、设备安全防护措施。




产品特性/ CHARACTERISTICS

  • 1. 产品螺纹采用通止规检测;高度与两处外径采用机器视觉检测;内径采用接触式传感器检测。
    2. 不同款产品检测只需要更换通止规和相应夹具即可实现。
    3.上下料采用料仓式设计,工人每160-200分钟整理一次料仓。
    4. 产品的检测节拍不超过7.5s/pcs。
    5. NG品输出机体放置,避免混料。
    6.设备尺寸   L*W*H
    a.按上料10盘,下料10盘设计  尺寸为  2000*1400*2000;
    b.按上料20盘,下料20盘设计  尺寸为3000*1400*2000

产品模块/ INSTALLATION

    上下料模块自动化检测设备奥特凯姆

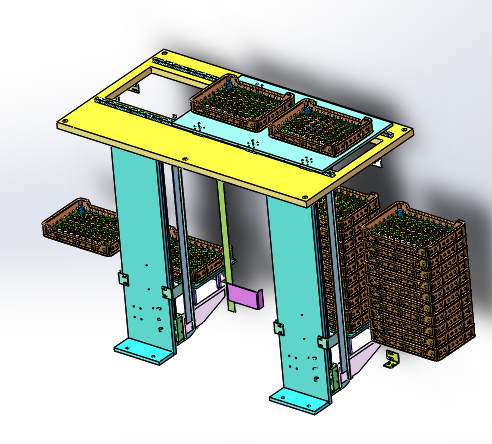

                                                          上下料部分采用料仓式设计,最多放置20个上料托盘,合计1600只产品,检测节拍按照6-7.5s/pcs计,每160-200分钟需要人工整理一次上下料盘。



    螺纹通止规检测模块自动化检测设备奥特凯姆

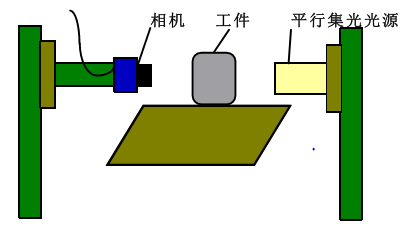

    外径和高度视觉检测模块

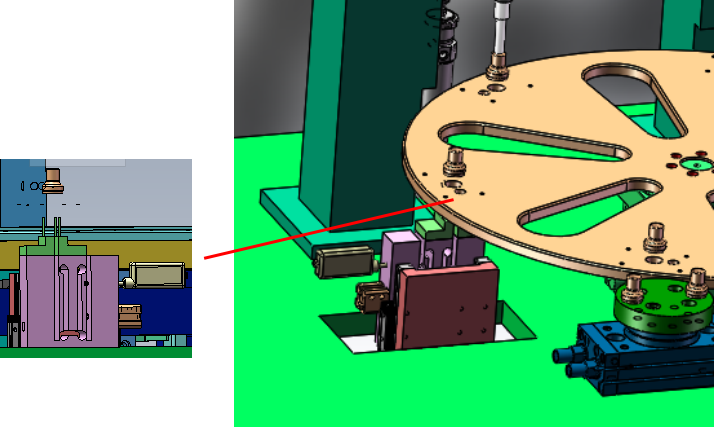

    图片22 窄环带内径检测模块自动化检测设备奥特凯姆                  内径检测采用接触式检测,避免影像检测时内弧面对光线的影响。

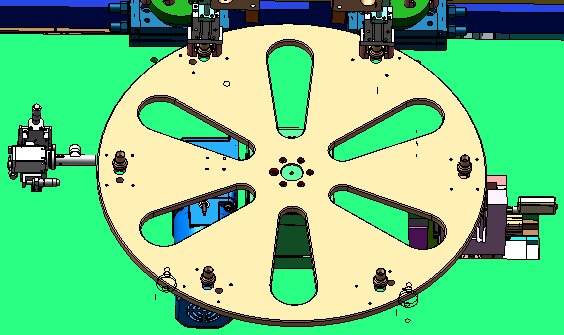

    不同工位间转运模块自动化检测设备奥特凯姆

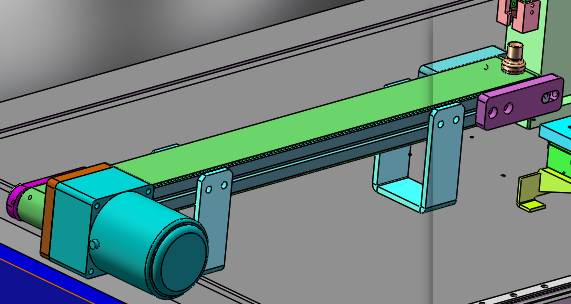

    NG品剔除模块

    自动化检测设备奥特凯姆


    安全措施图片26                                            设备带有封闭式外壳,保证检测过程的产品清洁度,并带有急停保护措施。
