光电产品漏装螺丝、二维码读取、弹簧漏装等缺陷在线检测

返回列表 来源: 发布日期: 2018.09.05

客户需求/ REQUIREMENTS

自动化检测设备厂家二维码、防尘帽、螺丝和弹簧自动化检测设备厂家二维码、防尘帽、螺丝和弹簧

检测产品中的二维码、防尘帽、螺丝和弹簧的情况

需求名称

参数

检测幅宽

MAX  350*220 mm 透明标准料盒

检测速度

小于 1盘(12个工件)每分钟

检测需求

防尘帽、螺丝、弹簧的有无;二维码读取

检测精度

MIN  0.03mm*0.03mm

缺陷标识

自动声光报警,缺陷位置,数量及大小软件标记

软件打印

每个规格班产后,都会生成质量报表

历史记录

记录缺陷数缺陷位置、图像信息

瑕疵分类

根据不同瑕疵的成像特征进行瑕疵的自动分类

设备尺寸

1500*1500*1800 **高 封闭式设计

操作说明

判断OK品后,打印机打印标签;判断NG品后需人工进行确认信息,取出NG品后再进行检测

检测要求

检测精度要求范围以内100%检出


左右拖动表格显示其他内容

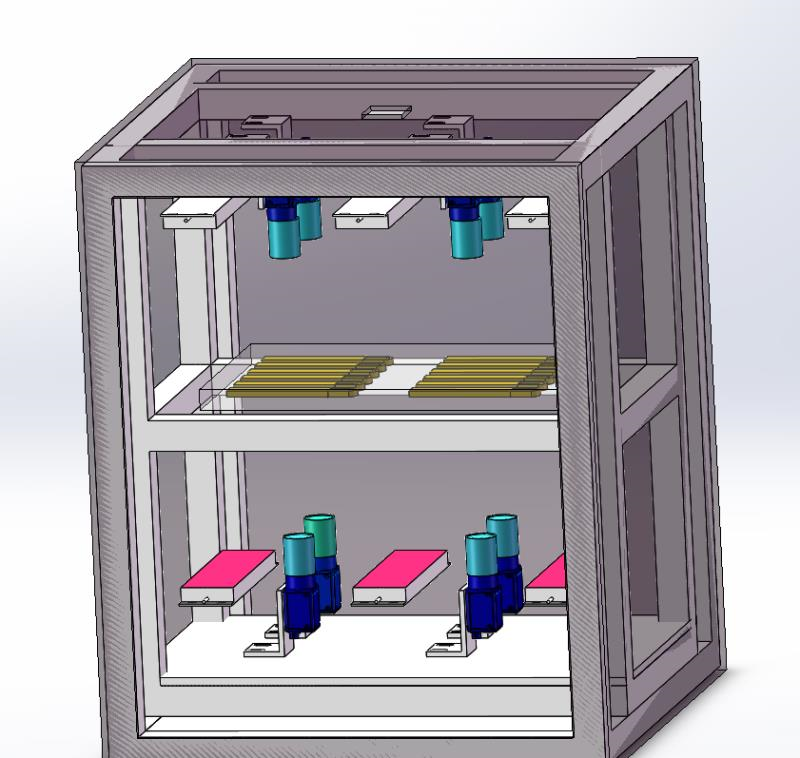

产品结构展示/ STRUCTURE

自动化检测设备厂家二维码、防尘帽、螺丝和弹簧自动化检测设备厂家二维码、防尘帽、螺丝和弹簧

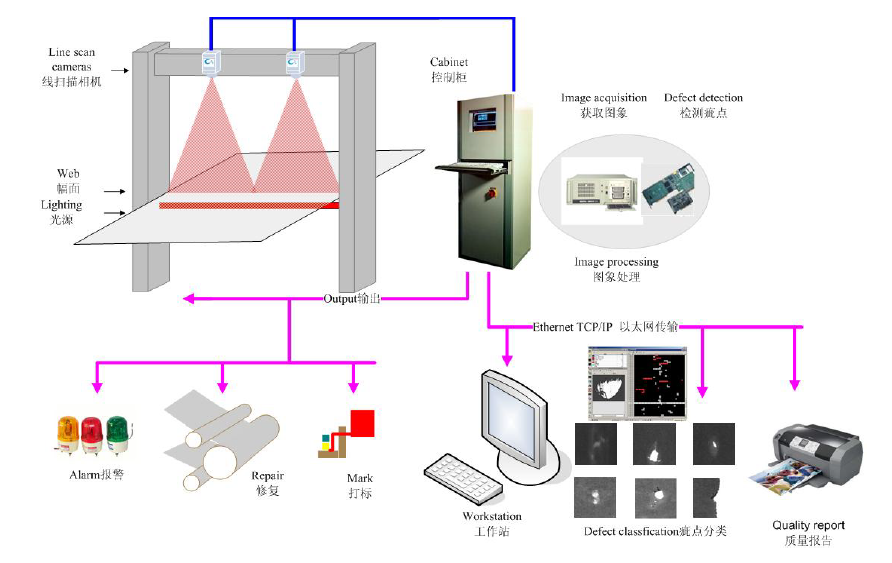

系统原理/ PRINCIPLE

  •    将CCD相机架设在被检产品上方和下方,同时采用高亮的LED方形聚光冷光源进行正面打光,过相机和高速图像处理系统进行实时的拍照。模组带动料盘做X、Y轴运动,对料盘中的12个工件进行逐一检测,当产品表面和两侧卡扣出现瑕疵时,标定的轮廓会发生变化,同时CCD将采集到到表面图像通过图像处理系统发现和获取表面瑕疵图像信息。系统自动记录瑕疵的图像、位置等信息,同时通过信号通讯实现信息的远程传输。

        面阵CCD像机通过避光暗盒获取的图像信息,CCD相机的分辨率、光源的曝光强度等性能确定系统的采集精度,系统精度高,图像数据处理量大,数据经过高速处理后保留产品表面瑕疵的数据信息(大小、直径、横纵向位置)并控制输出,计算机系统通过数据库记录和管理缺陷具体位置、大小和图像等信息。

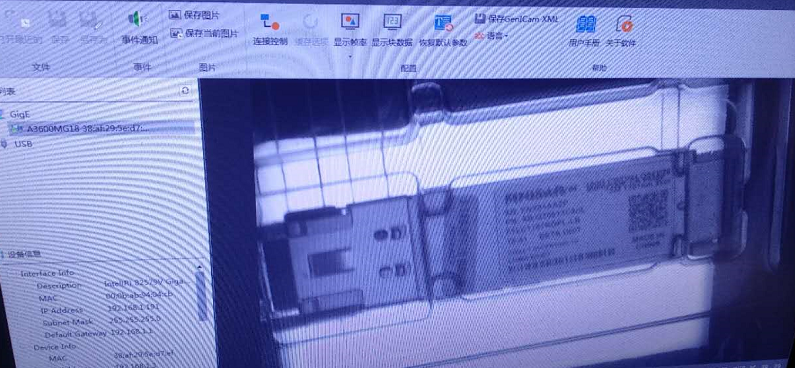

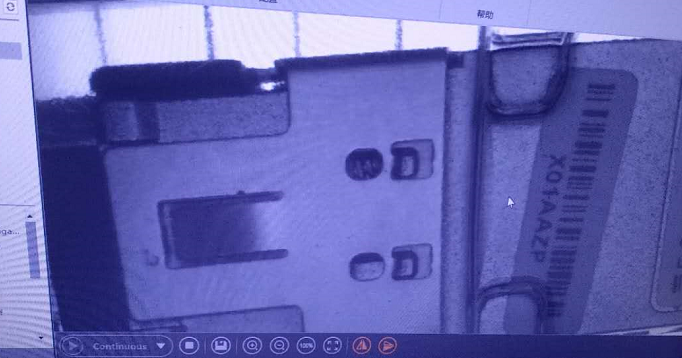

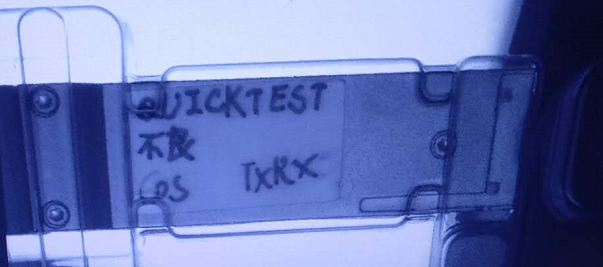

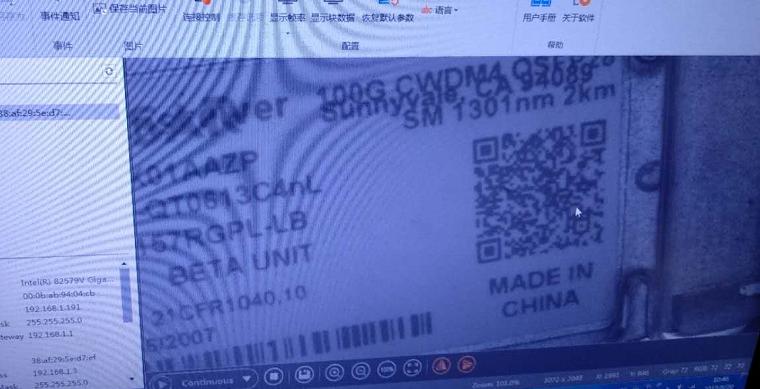

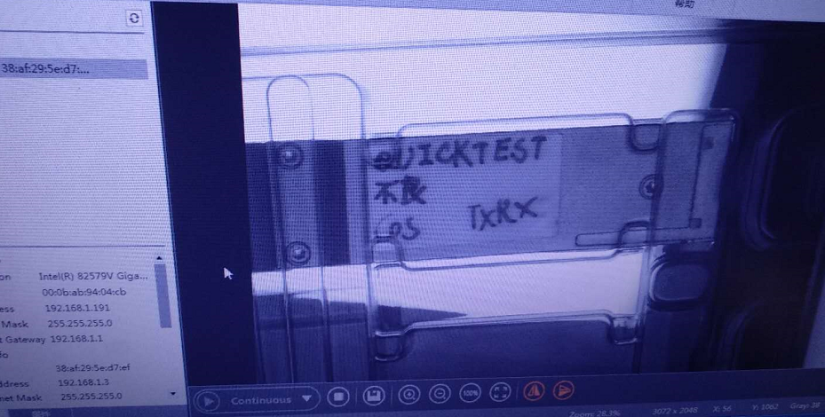

影像效果/ FINAL


自动化检测设备厂家二维码、防尘帽、螺丝和弹簧

自动化检测设备厂家二维码、防尘帽、螺丝和弹簧

自动化检测设备厂家二维码、防尘帽、螺丝和弹簧

自动化检测设备厂家二维码、防尘帽、螺丝和弹簧

左右拖动表格显示其他内容
