排气阀片自动确认方向,自动分拣设备

返回列表 来源: 发布日期: 2018.09.05

客户需求/ REQUIREMENTS

自动化检测设备厂家排气阀片

被测产品及具体尺寸


要求:
1、对上图工件进行震动盘自动上料;
2、视觉系统拍照检测确认方向。
3、旋转机械手进行理料。
4、下料工位进行工件计数、整列。



左右拖动表格显示其他内容

产品方案/ PROJECT

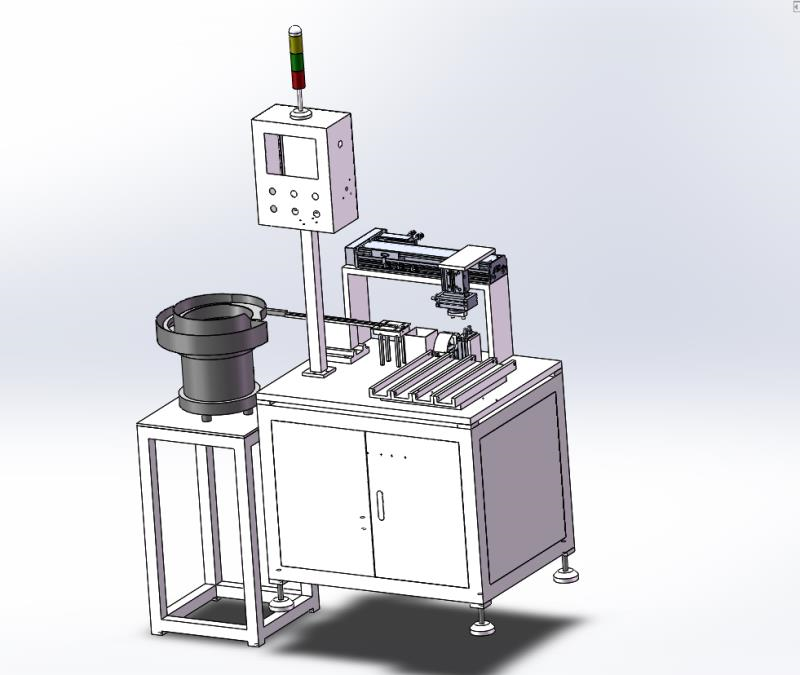

        整机按模块化思路设计,包括以下模块:
1、上料系统(震动盘自动上料
2、搬送模块;
3、视觉检测模块;
4、理料模块;
5、NG品剔除模块;
6、OK品计数、整列模块。
注意:不同产品检测需要人工调整各模块间的工装夹具
自动化检测设备厂家排气阀片、


产品说明/ INSTRUCTION

  • 1.设备采用视觉检测精度0.05s。
    2.自动化监控定时等功能。
    3.节拍3.5秒/个。
    4. 不合格品拣出。
    5. 不同产品更换工装可以通用。
    6.上料采用震动盘上料,下料进入整列通道。
    7.安全防护系统。


工艺流程/ PROCESS

    人工加料至震动盘→震动盘自动上料→直线上料器传输至检测工位→视觉定位(找孔位置) →旋转气缸带动产品旋转→将工件按照一定方向整列→计数放入整列盘→一个循环结束。
