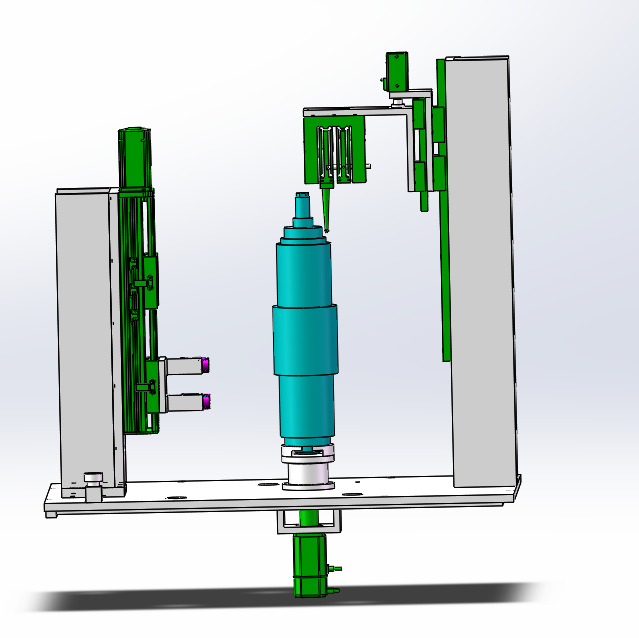

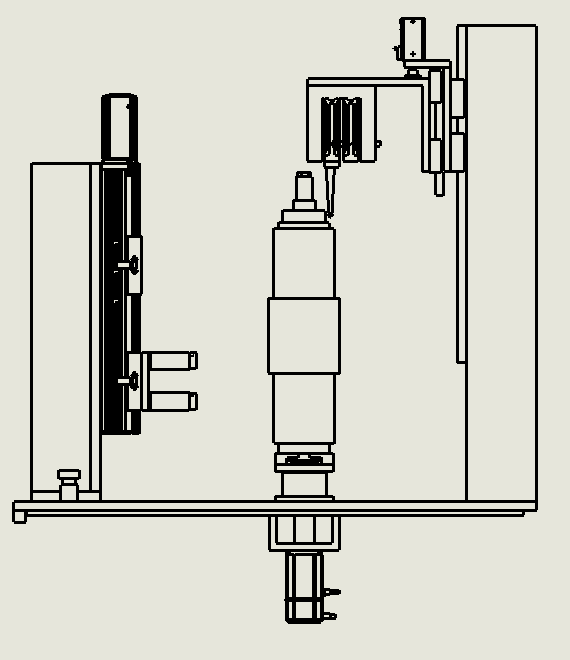

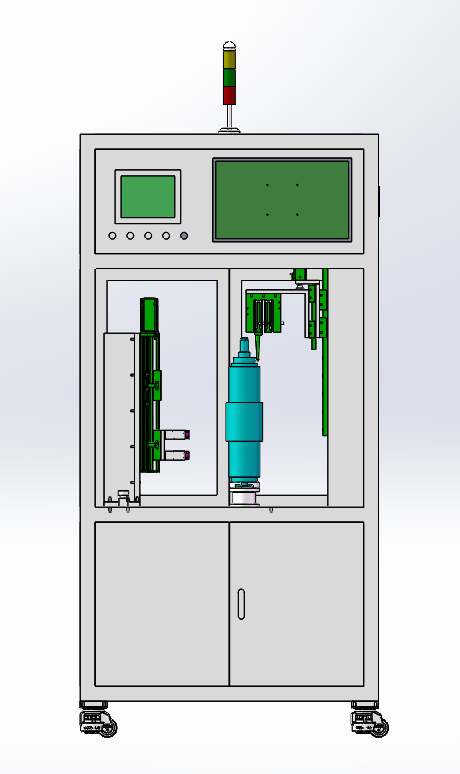

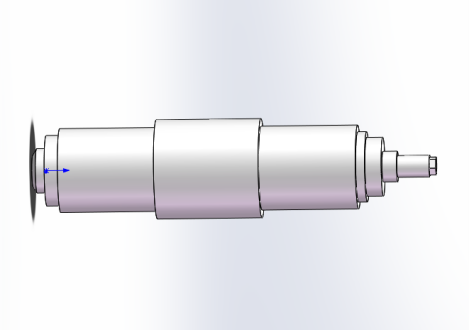

整机按模块化思路设计，包括以下模块：
1、上下料系统；（人工上下料）
2、接触式检测模块；
3、视觉检测模块；
4、产品回转模块；
5、NG品剔除模块；
6、设备安全防护措施。
7、设备尺寸：1000长*680宽*2000高
注意：不同产品检测需要人工调整跳动检测模块位置

• 1.设备采用接触式位移传感器，传感器分辨率0.1um，检测工位综合精度2um。视觉1检测精度0.05mm（检测一般外径尺寸）,视觉2检测精度0.03mm（检测两端精密尺寸），视觉检测精度为计算像素精度，一般检测范围为3倍精度，判别方式与机械测量精度略有不同。
  2.自动化监测，定时等功能。
  3.节拍20秒/个。
  4. 不合格品报警提示。
  5. 不同产品更换工装可以通用。
  6.上料采用人工上料，下料人工取出。
  7.安全防护系统。



     人工上料→回转测跳动→相机测最下端位置→伺服模组带动相机上移并多次拍照→相机算出工件外径和长度等各尺寸→读取测量数据并与设定公差比较→NG品报警提示→测量结束由人工取出工件一个循环结束。
